零件加工中基准的种类和选择原则

作者：青华模具 来源：青华模具 2023/3/2 14:51:51

基准是指用来确定生产对象上几何要素间的几何关系所依据的那些点、线、面。根据基准的作用不同，可将基准分为设计基准和工艺基准两大类。

零件加工中基准的种类

基准是指用来确定生产对象上几何要素间的几何关系所依据的那些点、线、面。根据基准的作用不同，可将基准分为设计基准和工艺基准两大类。

 1．设计基准

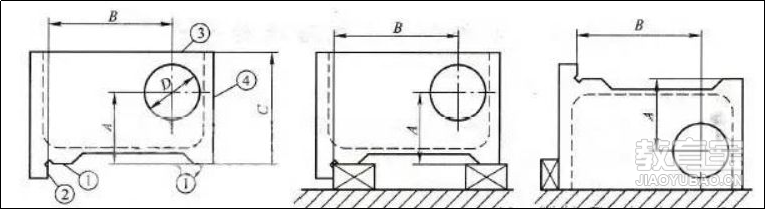

设计图样上所采用的基准称为设计基准。如图下图所示的箱体，A、B为孔中心位置的尺寸，其设计基准为①、②面，它们在图上反映出来的是线。孔径D的设计基准为轴线，在图上反映出来的是点。

2．工艺基准

在零件加工过程中用作定位、检测及组装的基准称为工艺基准，它包括定位基准、测量基准和装配基准三种。例如镗削如上图上所示的圆孔，一种安装方法是以①、②面作为定位基准，定位基准与设计基准重合。

另一种方法是以①、③面作为定位基准，此时定位基准与设计基准不重合
