钣金件中的压死边如何设计？

作者：青华模具来源：青华模具 2023/3/2 14:59:02

通常，钣金工艺最重要的四个步骤是剪、冲/切/、折/卷，焊接，表面处理等。

通常，钣金工艺最重要的四个步骤是剪、冲/切/、折/卷，焊接，表面处理等。钣金件中的压死边如何加工出来的？

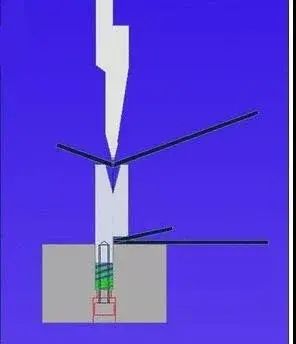

这种方法可以看出，需要用两套模具，效率低下。现在的钣金厂常用这种复合模具，可以一次性完成钣金褶边加工。如下图：

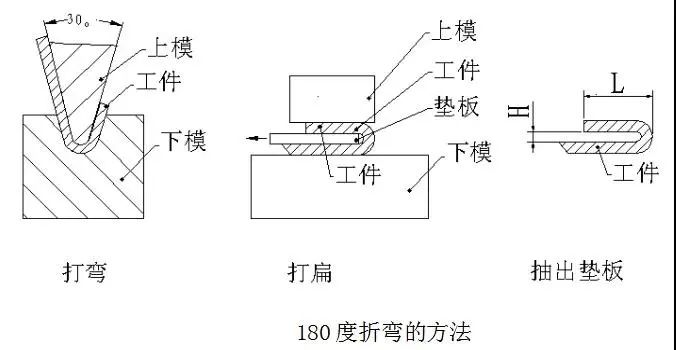

这种钣金褶边在钣金加工中经常遇到，其实方法也不难。不需要专用的模具来加工，用锐角折弯模具折弯大于90度后，在压平步骤中，在里面垫个1.5毫米的板就可以了。实际操作中，因为有折弯回弹的存在，需要垫薄一些的板就可以了，比如1.4的，多试几次就好了。

以此类推，中间有一定厚度的钣金折弯用这个方法就好了。如果需要折弯圆角好看的话，跟图纸相符，在折弯锐角时，下模宽度大些就好了。或者用符合图纸的折弯上模来折弯锐角就好了。

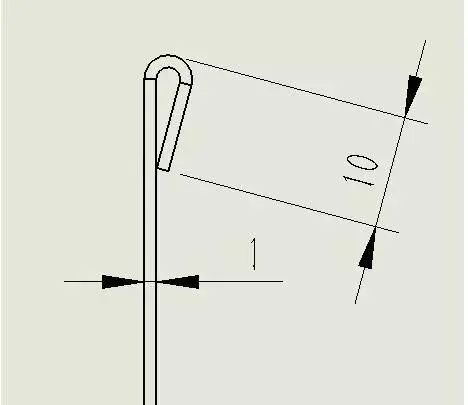

还有如何折弯这种钣金褶边？这种尾部带圆弧的褶边怎么折？

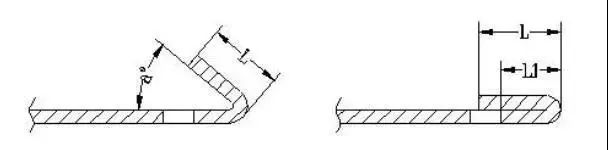

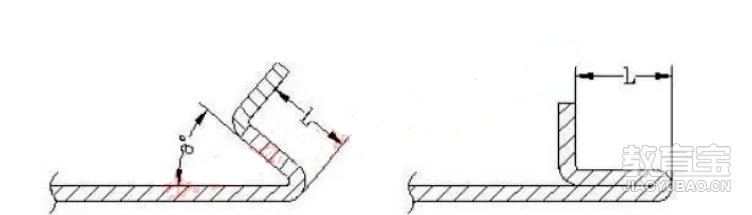

如果不想开模具的话，有两种方法。一种是：在钣金褶边压平时，折弯压力调的小一些，不要让尾部的圆弧压平。因为需要将尾部压平需要很大压力的。第二种是：找找有没有对应的焊丝，在压平时穿入孔内，压平后取出，完成褶边。压死边极限尺寸 b）压死边的长度（L）与材料厚度、插深V槽有关，当0.5 c）反折弯后再压死边的长度L受插深V槽的限制，Lmin≥11mm
