NX四轴编程侧面如何联动进行光刀？
作者：青华模具 来源：青华模具 2023/4/28 9:55:04
在四轴编程加工中，侧面光刀经常需要联动加工，有角度的侧面是不...

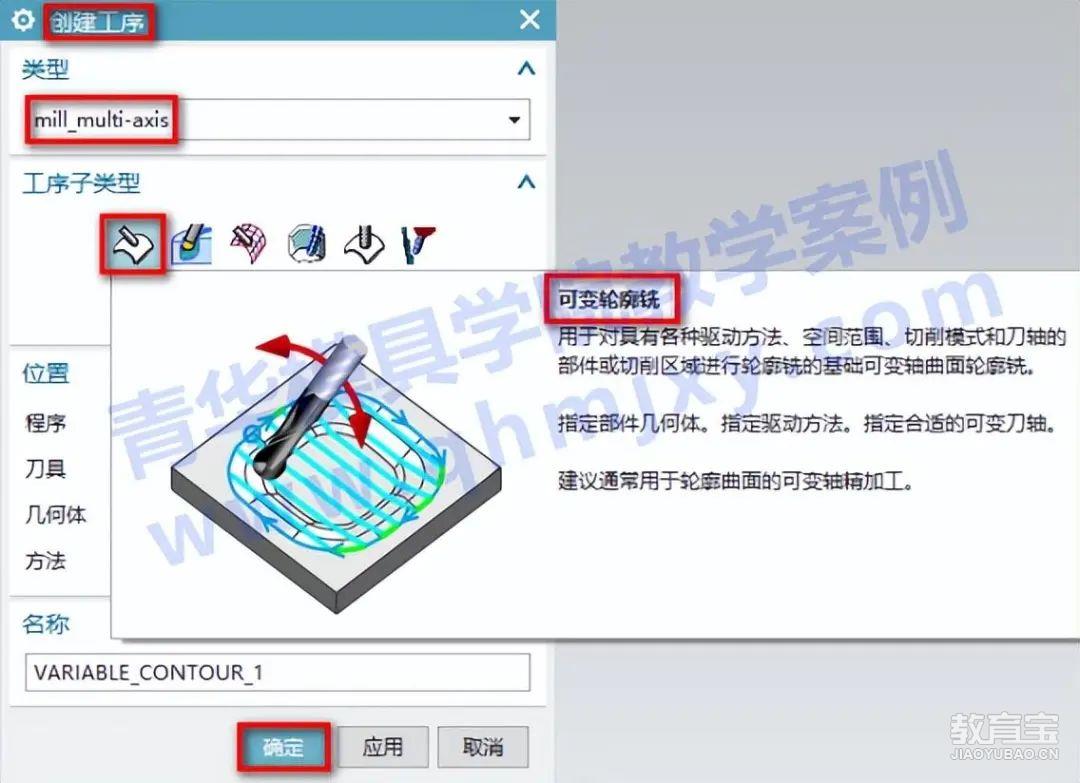

在四轴编程加工中，侧面光刀经常需要联动加工，有角度的侧面是不能用侧刃加工，这个时候就需要分层加工，那么像图上叶轮侧面如何分层联动光刀呢？下面跟大家分享一下方法。 解决方法： 1、在加工界面中，【创建工序】-【mill_multi-axis】-【可变轮廓铣】，这个工序是NX多轴加工的模块，如下图所示：

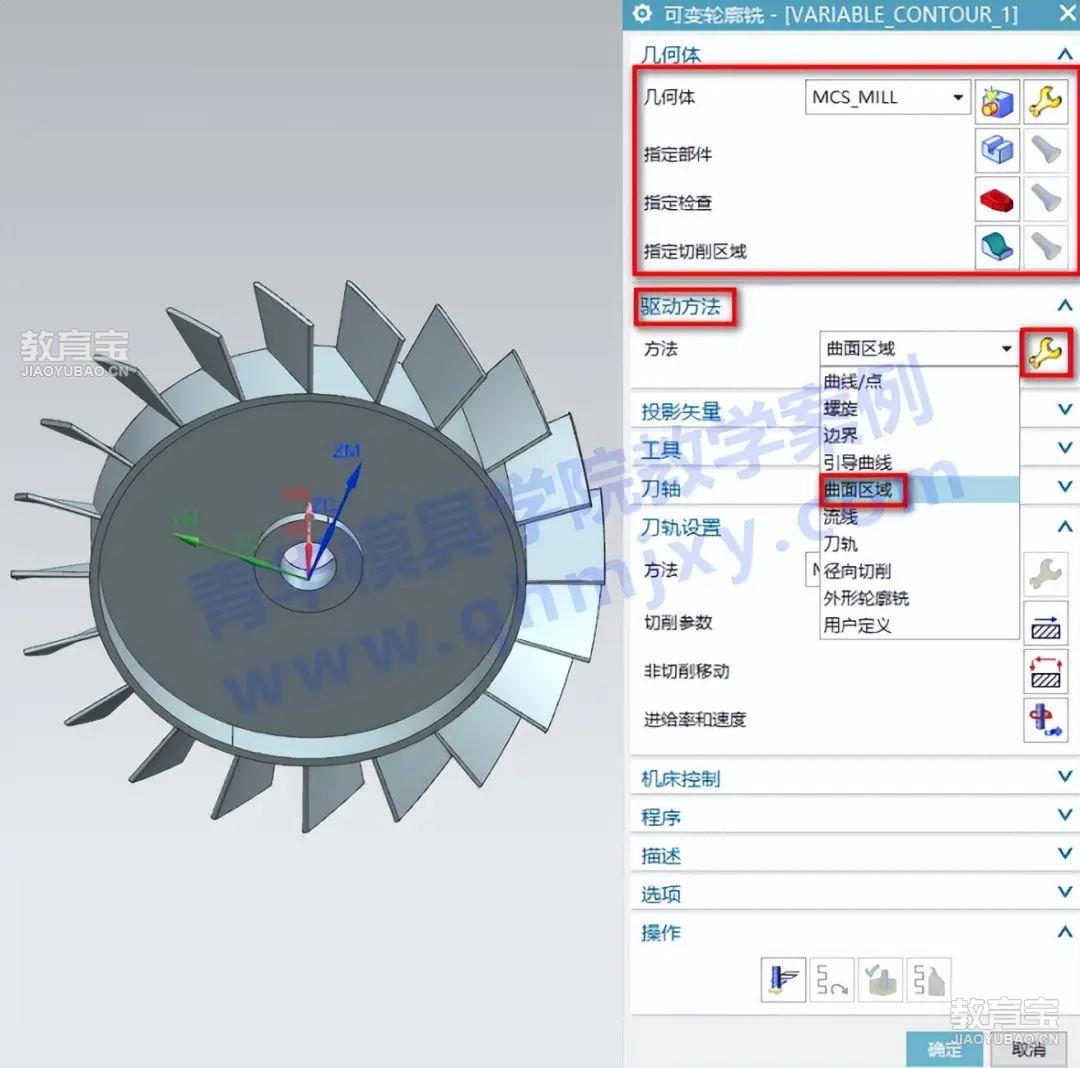

2、在【可变轮廓铣】界面中，【几何体】使用【MCS_MILL】，【指定部件】-【指定检查】-【指定切削区域】全部不用设置，【驱动方法】选择【曲面区域】，点击【黄色
】，进入【曲面区域驱动方法】界面，如下图所示：

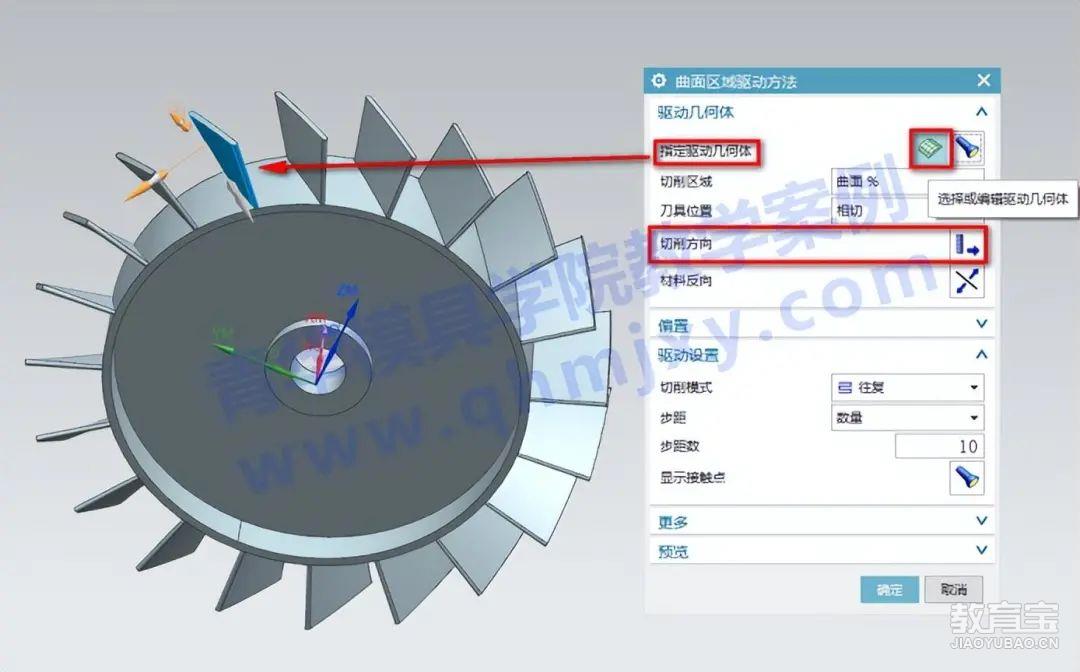

3、在【曲面区域驱动方法】界面中，【指定驱动几何体】选择要加工的侧面，按顺序选择，不能跳着选，然后再点击【切削方向】，如下图所示：

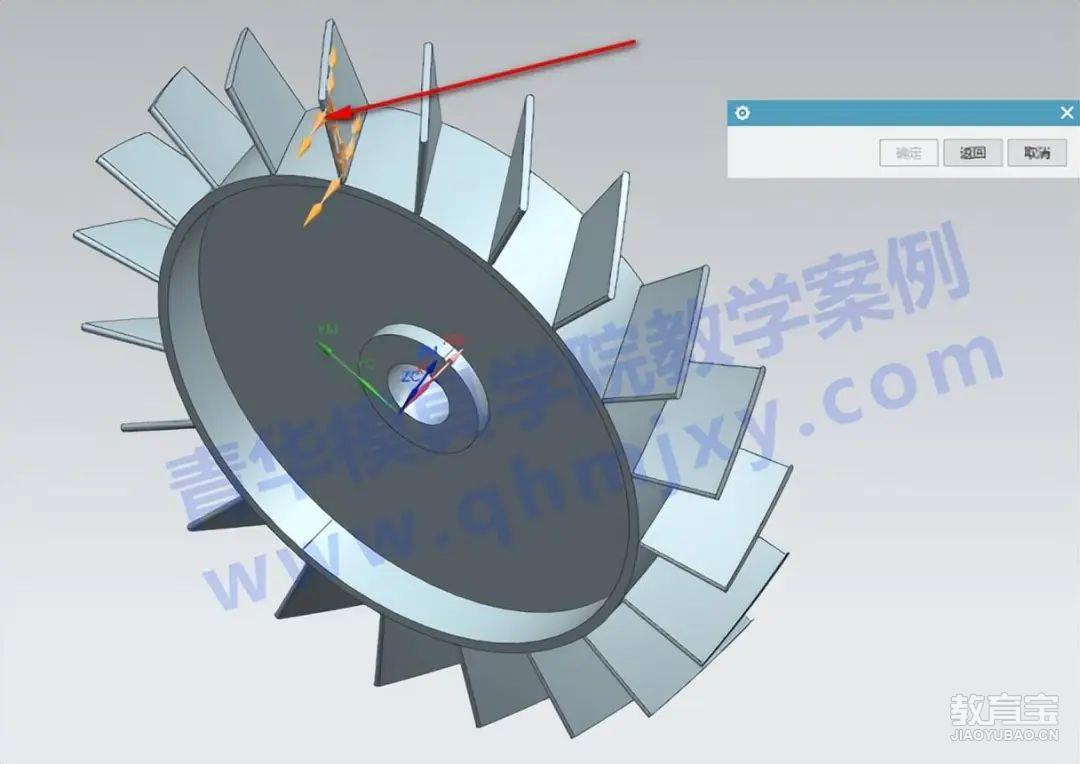

4、指定上面的横方向箭头，记得选择顺铣方向，这个也是等下刀轨开始的位置，如下图所示：

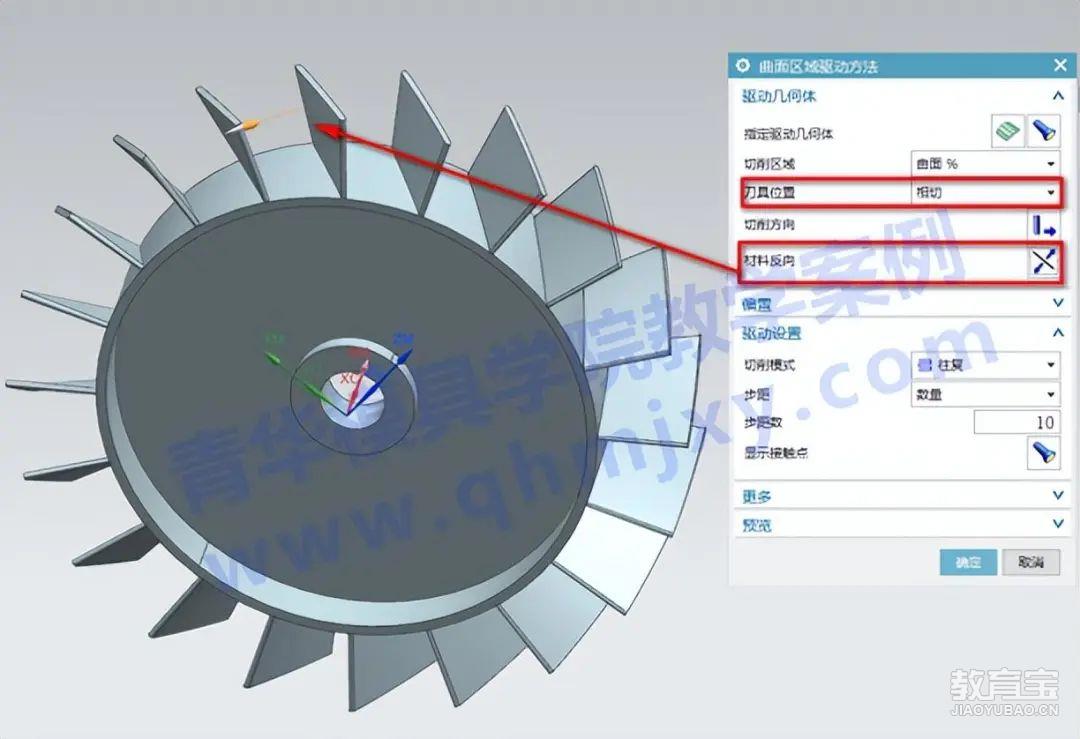

5、加工侧面【刀具位置】-【相切】，【材料反向】检查材料箭头是否朝向外面，如下图所示：

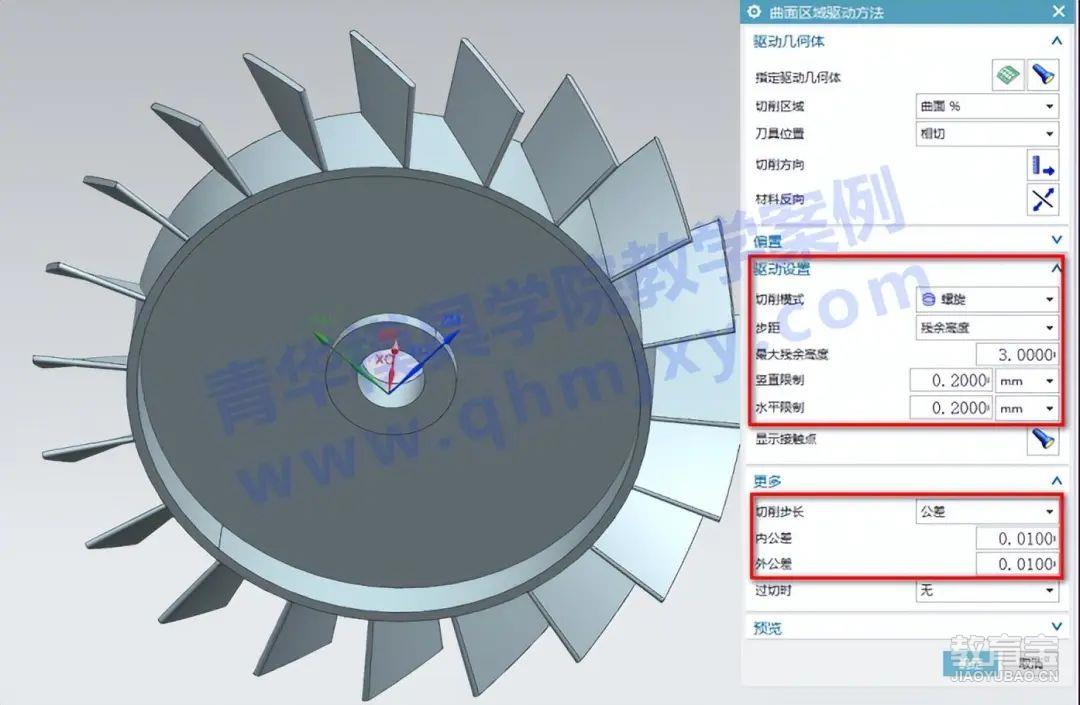

6、加工的侧面是封闭的，【驱动设置】-【切削模式】使用【螺旋】，【步距】-【残留高度】重点是设置【竖直与水平限制】，具体数值根据你的实际加工情况调整，【切削步长】使用【公差0.01】，如下图所示：

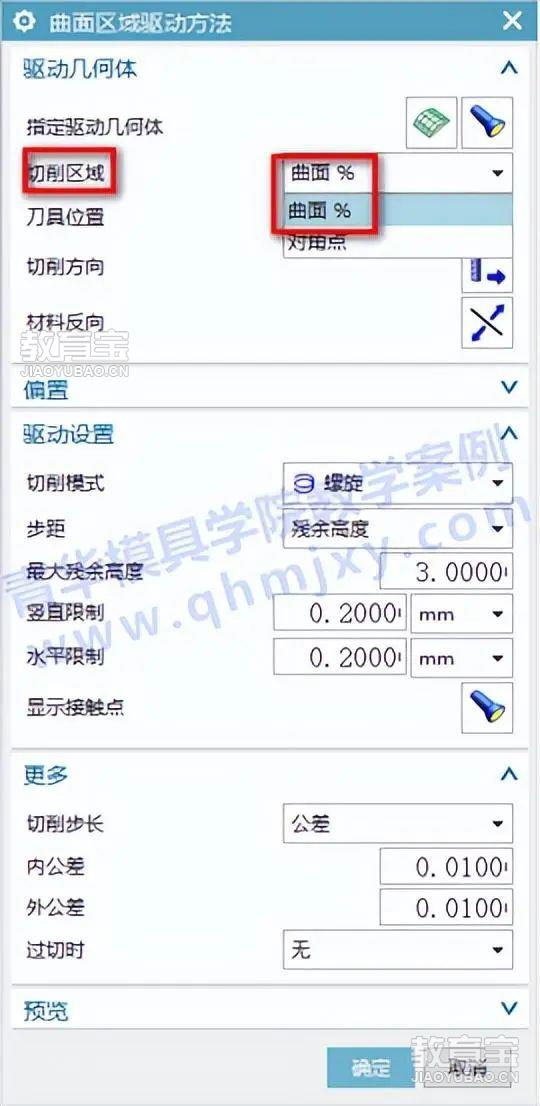

7、指定【切削区域】-【曲面%】这个是设置加工的深度，防止铣深，【结束步长】抬高1%，最后【确定】，如下图所示：
8、【刀具】根据你的实际情况来选择，平底刀或者圆鼻刀都可以使用，需要注意的是圆鼻刀上面的【结束步长】就需要多抬高一些。【刀轴】选择【远离直线】，如下图所示：

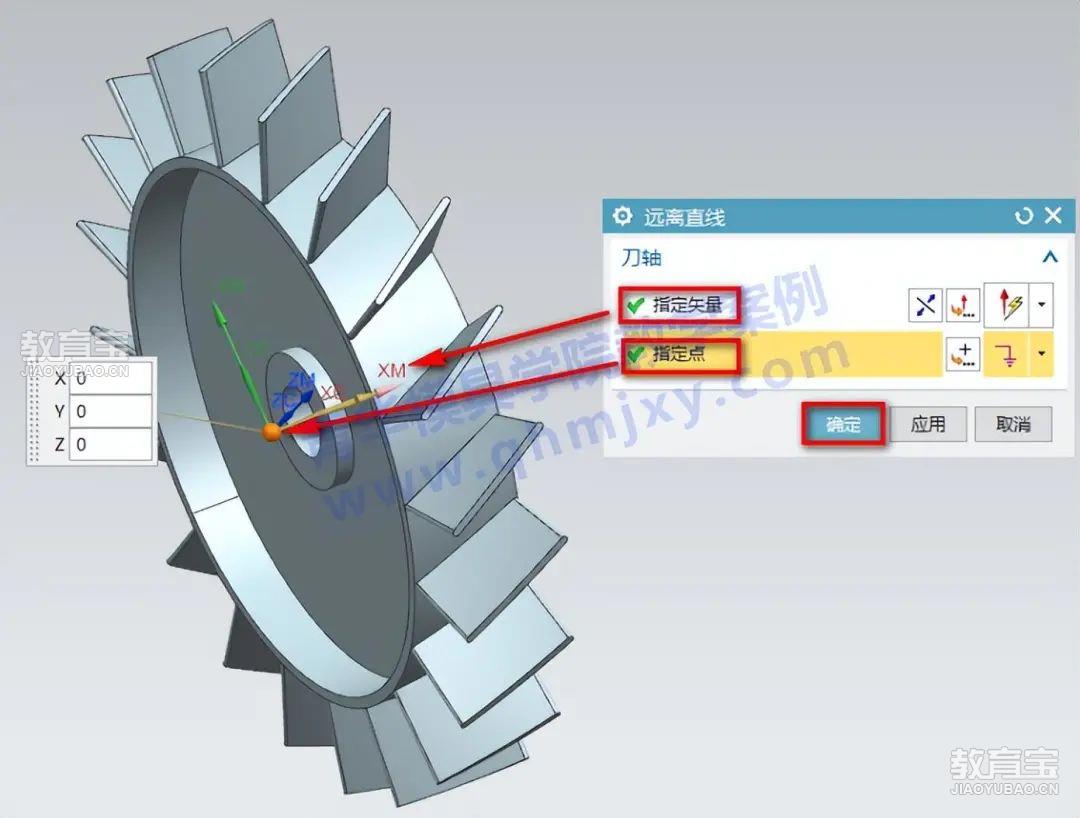

9、在【远离直线】界面中，四轴加工选择【指定矢量-XC】，【指定点】设置坐标0点，点击【确定】，如下图所示：

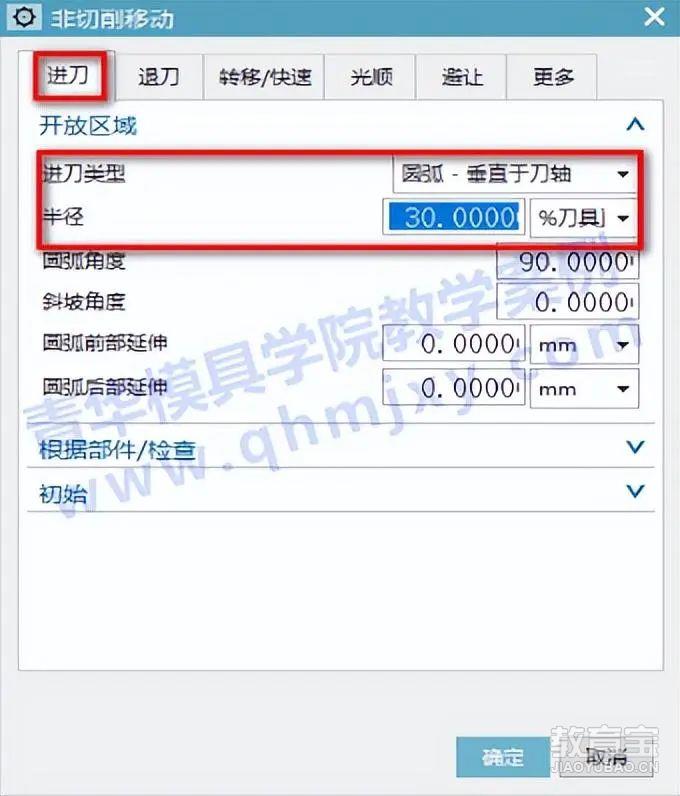

10、在【非切削移动】界面，【进刀类型】-【圆弧-垂直与刀轴】-【半径30%】，【转移/快速】-【安全设置选项】-【使用继承的】，点击【确定】，如下图所示：

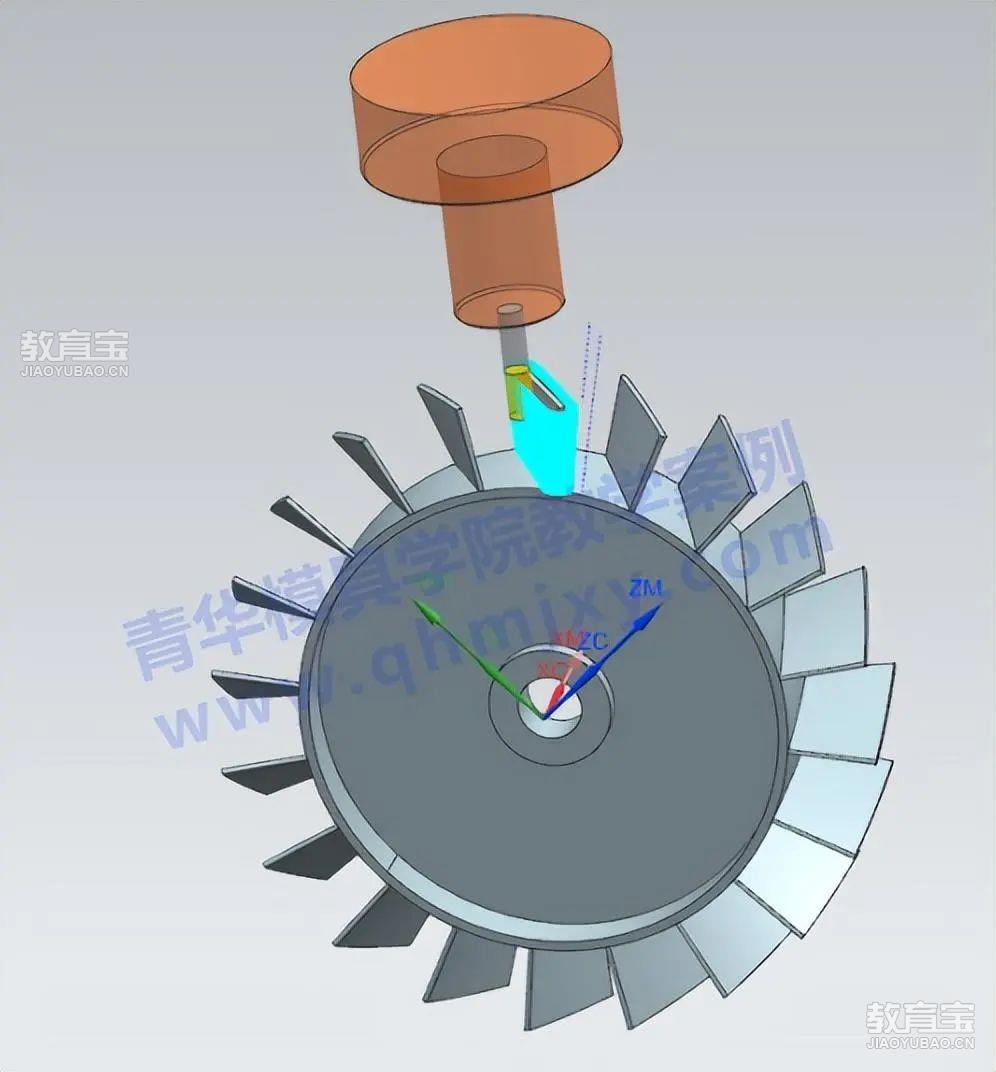

11、参数全部设置完成后，就可以做出NX四轴编程侧面联动光刀的程式，如下图所示：
