机械设计中*容易犯的几个错误

作者：青华模具来源：青华模具 2023/6/2 9:35:25

小编的话：机械设计中*容易犯的几个错误，一定要注意。

一、机械设计中坚决不能出现的重大错误 1. 违背法律及法规允许的设计 2. 不符合合同内容，或与客户及公司内部会议所决定的事项 3. 无设计根据（不包括经验设计或可行的创新设计、发明设计） 4. 没有达到功能要求和生产能力要求 5. 不能拆装 6. 选型出现大的错误 7. 重要部件的材质选择出错 8. 计算书中的公式、参数出现大的错误 9. 主要的尺寸、标高、坐标等出错 10. 发生严重的干涉 11. 设备能力的富裕量过大 12. 存在安全隐患 13. 其它重大错误

二、机械设计中容易犯的一般错误 1. 不符合制图规定 2. 计算（计算书）不够 3. 技术要求及操作要求（图纸上的注释）不够 4. 材料表及部件表出错 5. 检修维护上存在不便 6. 一般性的碰撞 7. 公差、粗度、几何精度等出错或者不够 8. 一般性的尺寸出错 9. 视图出错 10. 文字或者语句等出错（累计 5 个以上视即为 1 个一般性错误） 11. 其它一般错误

三、机械设计中容易忽视的细节 1. 转动部位设计润滑点（手动或自动） 2. 转动部位设计安全罩（设观察门） 3. 二十公斤以上重量的零部件设计起吊螺孔或吊耳 4. 轴承座安装位设计定位与承力的调节螺栓 5. 涉及高度变化或调整的连接面设计调整垫片 6. 螺栓连接件设计定位销或定位挡块 7. 分清楚现场焊接件与工厂焊接 8. 注明非通用焊接要求的特殊焊接 9. 剖视油封反映油封方向 10. 大件连接设计双螺母放松 11. 注明不涂漆范围 12. 运动件的运动范围（始、终位置）和运动轨迹表示 13. 工作状态与非工作状态的安全设计 14. 强化承力部位（如加强筋）弱化非承力部位（如减重孔） 15. 完善设计线性公差、配合公差及形位公差 16. 合理设计加工粗糙度 17. 准确编写技术要求

四、具体案例：

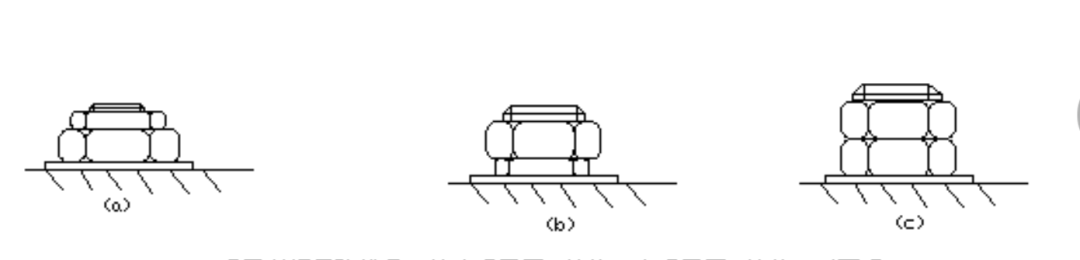

1.双螺母防松
