螺纹的正确标注，别在弄错了！

作者：青华模具来源：青华模具 2023/6/2 14:31:43

从事机械设计工作时，在零件图中经常会有螺纹特征，除了要规范地...

从事机械设计工作时，在零件图中经常会有螺纹特征，除了要规范地画出螺纹，还需要正确地标注，以保证加工出的零件是你想要的，装配时不至出错。此外，装配图中也经常会用到螺纹标准件，在明细表中同样需正确标记，以便采购部门正确购买。在其他人员读机械图纸时，同样也需要看懂螺纹的标注。所以，关于螺纹的标注知识是从事机械行业人员必备的技能。本文将主要介绍各种螺纹的标注。 1 普通螺纹普通螺纹是生活和工作中使用*广泛的螺纹，螺纹紧固件（螺栓、螺柱、螺钉、螺母等零件）上的螺纹大多为普通螺纹。普通螺纹分粗牙普通螺纹和细牙普通螺纹。细牙普通螺纹多用于精密零件和薄壁零件上（如液压管接头中用的普通螺纹均为细牙）。在螺纹的标记中，细牙普通螺纹的螺距必须注出，而粗牙普通螺纹的螺距一般不标注（因为同一直径的细牙普通螺纹可能有多种螺距，而粗牙的螺距是一定的）。关于普通螺纹的螺距，在国标（GB/T 193 普通螺纹直径与螺距系列）中有详尽的说明。普通螺纹的完整标记由五部分组成:

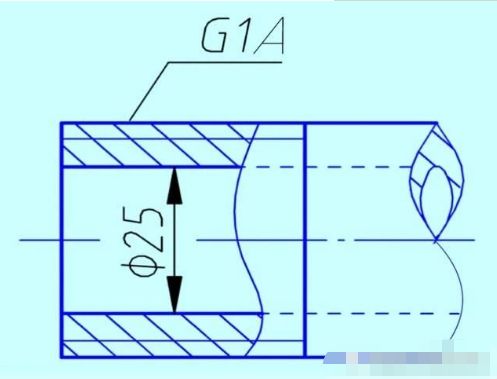

1）普通螺纹的特征代号和尺寸代号特征代号：M (表示普通螺纹) 。 “M10”表示：公称直径为10 mm、螺距1.5 mm的单线粗牙普通螺纹。 2）普通螺纹的公差带代号普通螺纹的公差带代号由公差等级（数字）和基本偏差（外螺纹用小写字母、内螺纹用大写字母表示）所组成，例如5g6g、6g、6H、7H。当螺纹中径公差带与顶径公差带代号不同时，需分别注出，如：M10―5g6g（5g为中径公差带代号，6g为顶径公差带代号）。 3）螺纹的旋合长度普通螺纹的旋合长度有长、中、短三种，分别用代号L、N、S表示。例如：M10－5g6g―S为短旋合长度的螺纹，M10―7H―L为长旋合长度的螺纹。当螺纹为中等旋合长度时，代号N不标注。 4）旋向代号左旋时标注LH，右旋时不标注。例如：M10―7H―L ―LH 为左旋螺纹，M10―7H―L 为右旋螺纹。 2 管螺纹管螺纹一般用于管路(水管、油管、煤气管等)的连接中。管螺纹的标记用指引的方法标注，指引线指到螺纹的大径上。管螺纹的标记：由螺纹特征代号、尺寸代号和旋向组成。管螺纹的尺寸代号（公称直径）不是螺纹大径的大小，而是管子的通径（英制）大小。标记中未注写旋向的均为右旋。

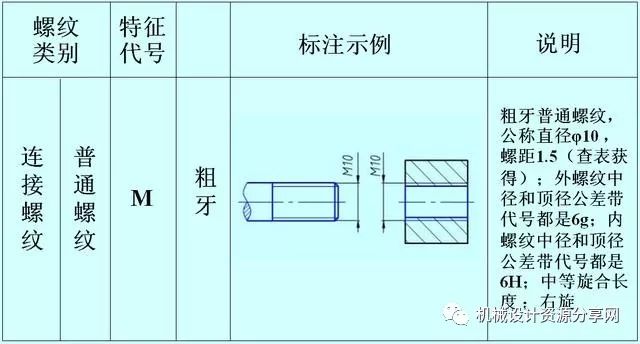

G为非密封管螺纹的螺纹特征代号，标记示例如下: G3/4: 尺寸代号为3/4的单线右旋圆柱内螺纹； G3/4LH和G3/4A-LH：LH表示左旋螺纹，二者构成的螺纹副仅标注外螺纹的标记代号。 Rp3/4LH：尺寸代号为3/4的单线左旋圆柱内螺纹； Rc3/4：尺寸代号为3/4的单线右旋圆锥内螺纹； Rp/R1 3/4 LH和Rc/R2 3/4：内螺纹与外螺纹旋合构成螺纹副。 3 梯形螺纹和锯齿形螺纹梯形螺纹和锯齿形螺纹常用于传递运动和动力的丝杠上。梯形螺纹工作时牙的两侧均受力，而锯齿形螺纹在工作时是单侧面受力。梯形螺纹和锯齿形螺纹的标记与普通螺纹类似。下为梯形螺纹的标记示例：注意: 只标注中径公差带代号，旋合长度只有两种（代号N和L），当中等旋合长度时，N省略不注。 4 螺纹的标记示例
