设计哈弗滑块要注意哪些事项？

作者：青华模具来源：青华模具 2023/9/12 9:21:51

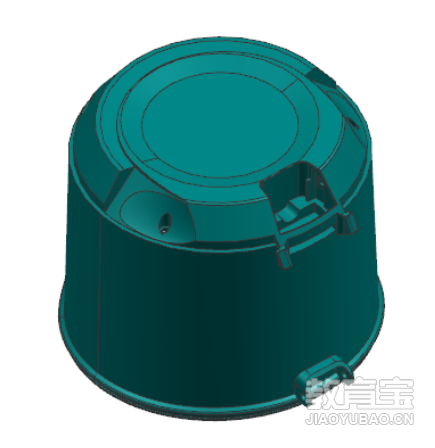

当产品较高，周圈全都是倒扣且都处在前模时，模具设计可以考...

当产品较高，周圈全都是倒扣且都处在前模时，模具设计可以考虑做哈弗滑块机构。设计哈弗滑块机构设计细节很多，其中，有哪些事项是必须要注意到的呢？

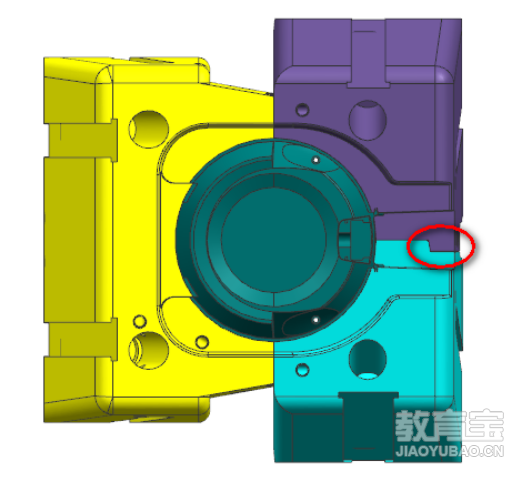

解决方法： 1、两滑块对碰，滑块比较大，两滑块之间需要设计对锁定位，如下图所示：

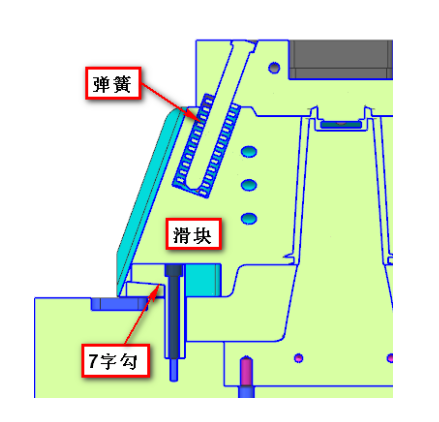

2、哈弗滑块机构驱动力是靠弹簧弹出，弹簧需套在斜导柱上，滑块底部还需加7字勾，前后模开模时7字勾将滑块往后模拉，弹簧辅助弹出，如下图所示：

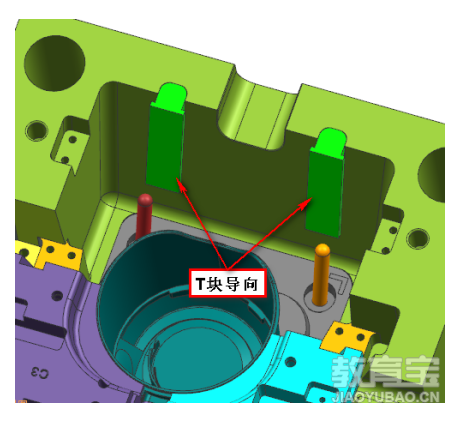

3、哈弗滑块需要设计T块导轨导向滑块，T块固定在A板上，当滑块较大时需要设计两个T块，如下图所示：

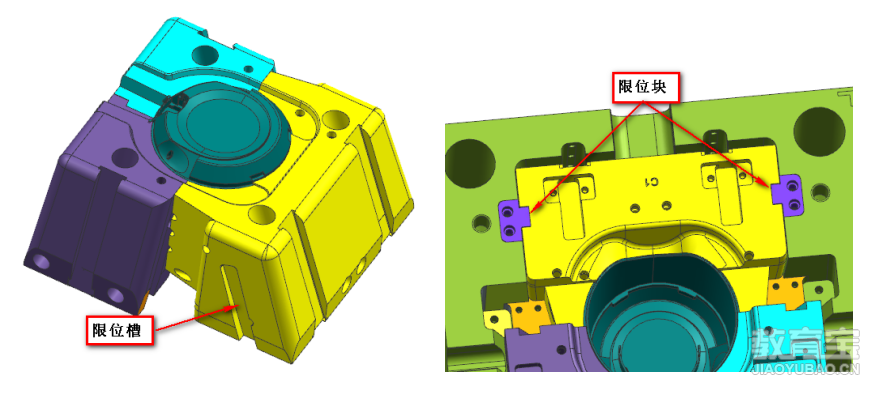

4、哈弗滑块限位装置可设计在两侧，滑块两侧开槽，在A板上加限位块，如下图所示：

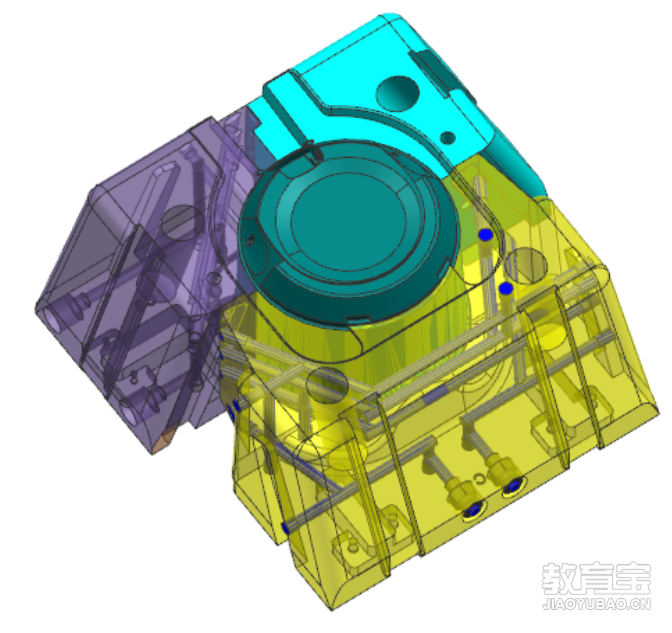

5、哈弗滑块胶位面积比较大时，滑块需要设计运水冷却，以便于产品快速冷却，缩短成型周期，如下图所示：
