如何设计塑胶斜齿轮模具结构？

作者：青华模具来源：青华模具 2023/9/12 9:22:10

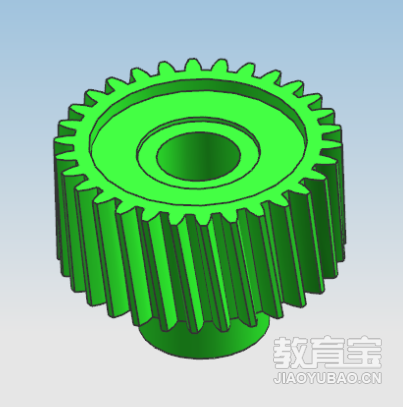

塑胶齿轮在玩具车上非常常见，虽然塑胶直齿轮比较好设计，但...

塑胶齿轮在玩具车上非常常见，虽然塑胶直齿轮比较好设计，但塑胶斜齿轮需要设计旋转顶出机构，那么，斜齿轮模具结构如何设计呢？

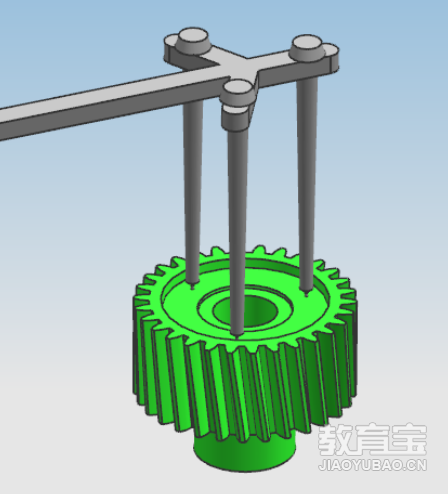

解决方法： 1、进胶点选择：齿轮类产品一般采用3点细水口点进胶，如下图所示：

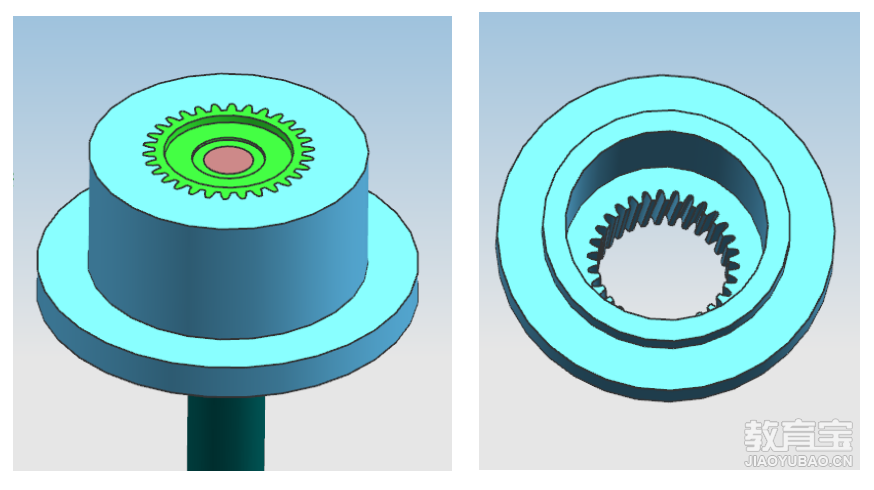

2、后模做圆镶件，底部掏掉做通，便于使用慢走丝线割斜齿，如下图所示：

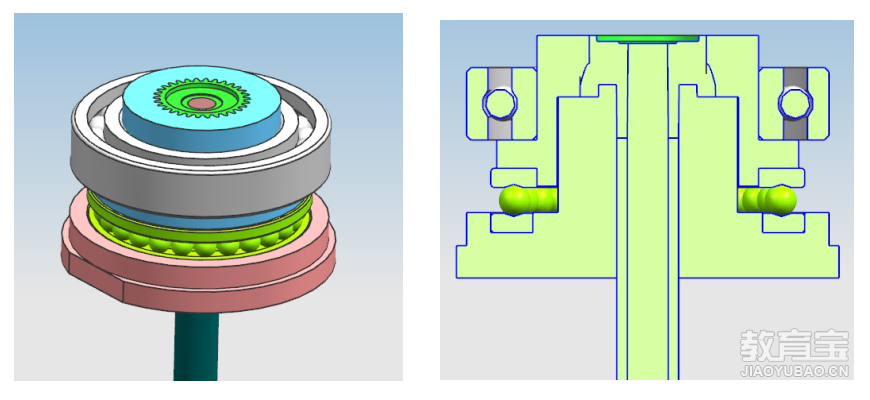

3、在蓝色镶件上套两个滚珠轴承，使得蓝色镶件在顶出过程中可旋转，如图所示：

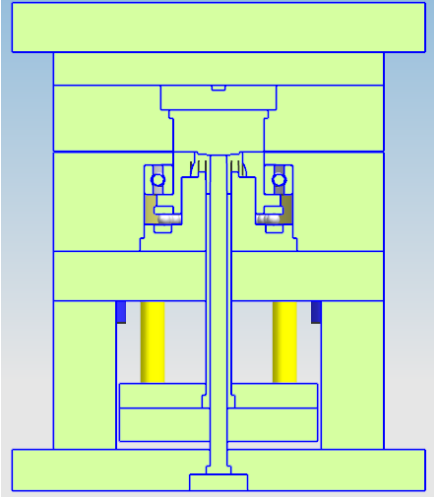

4、顶出在产品中间加一个司筒顶出，司筒针与前模碰穿，*好采用压板压住司筒针，如下图所示：

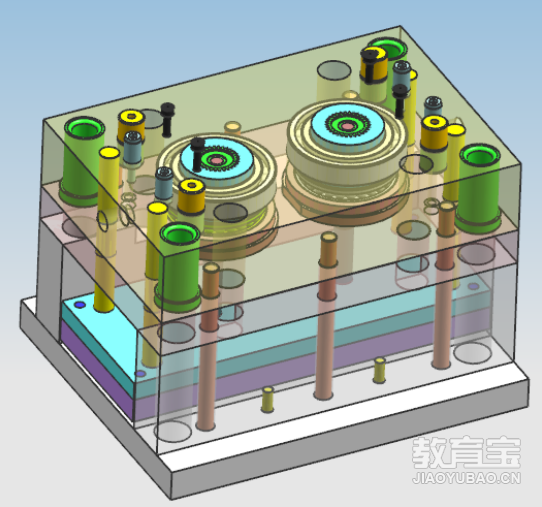

5、运作原理：前后模部分打开到一定程度后，注塑机顶棍顶顶针板，司筒向出模方向顶出产品，产品在顶出力作用下一边旋转一边顶出。至此，斜齿轮模具结构分解完成，如下图所示：
