如何设计大水口潜水进胶？

作者：青华模具来源：青华模具 2023/9/12 9:24:06

大水口潜水进胶的优点是可以自动断水口，加工方便，是塑胶模具常...

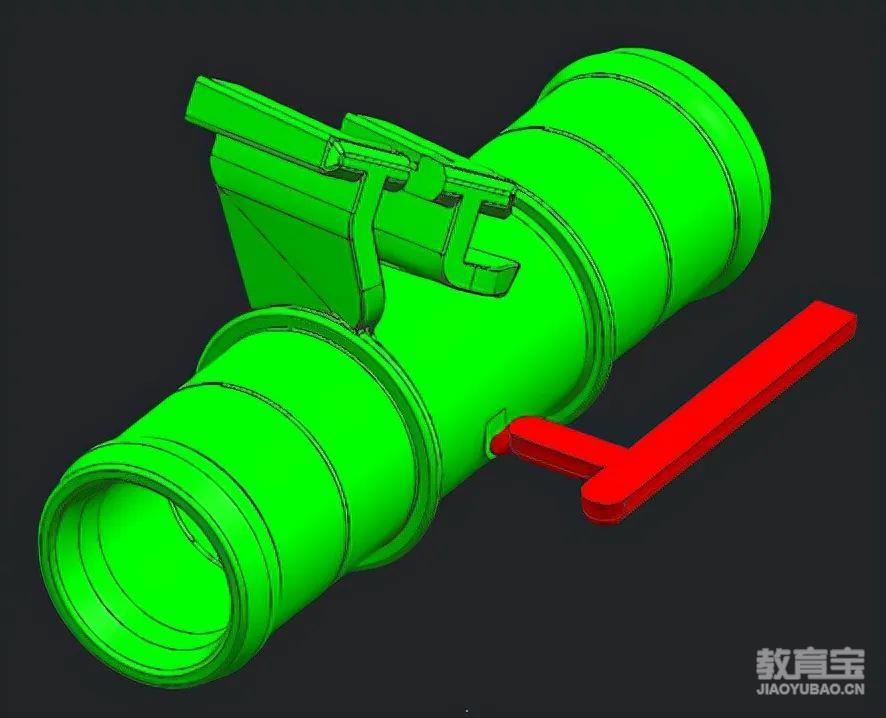

大水口潜水进胶的优点是可以自动断水口，加工方便，是塑胶模具常用的浇口类型。那么，大水口潜水进胶该如何设计呢？

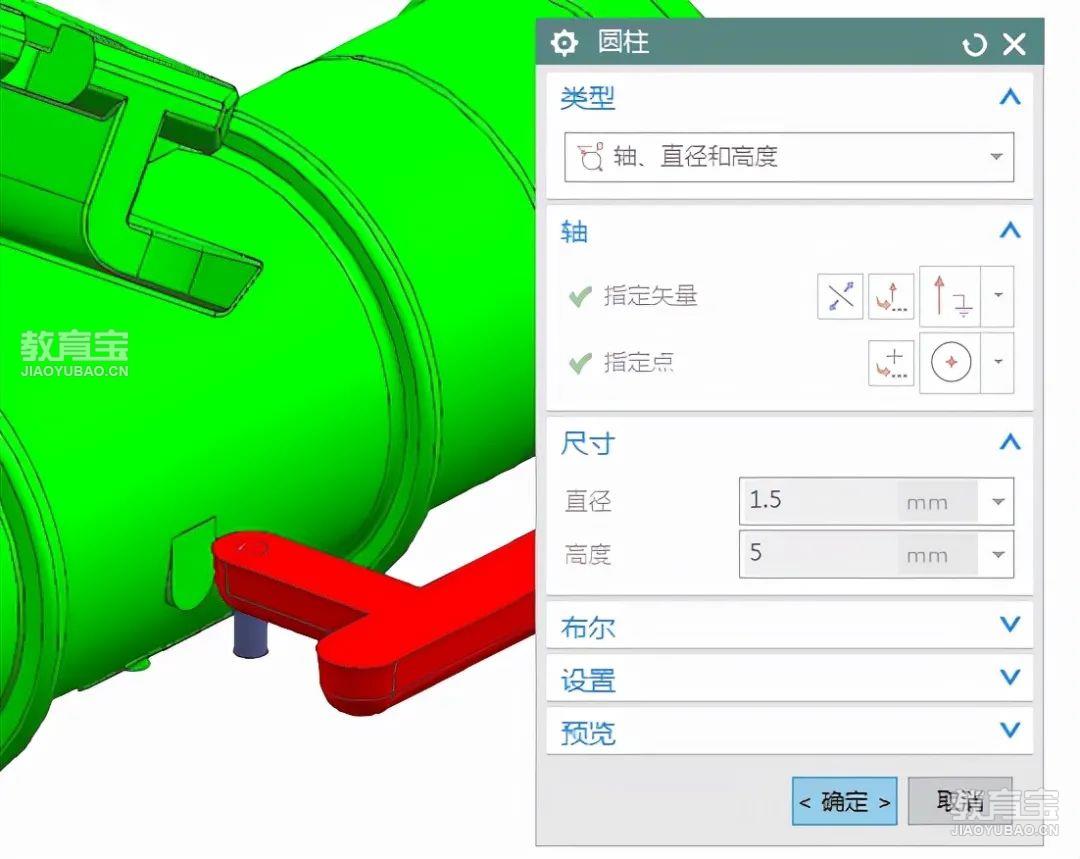

解决方法： 1、点击菜单【插入】—【设计特征】—【圆柱】，【指定点】选择分流道末端圆心，尺寸直径为1.5mm，高度为5mm，画出进胶口的主体尺寸，如下图所示：

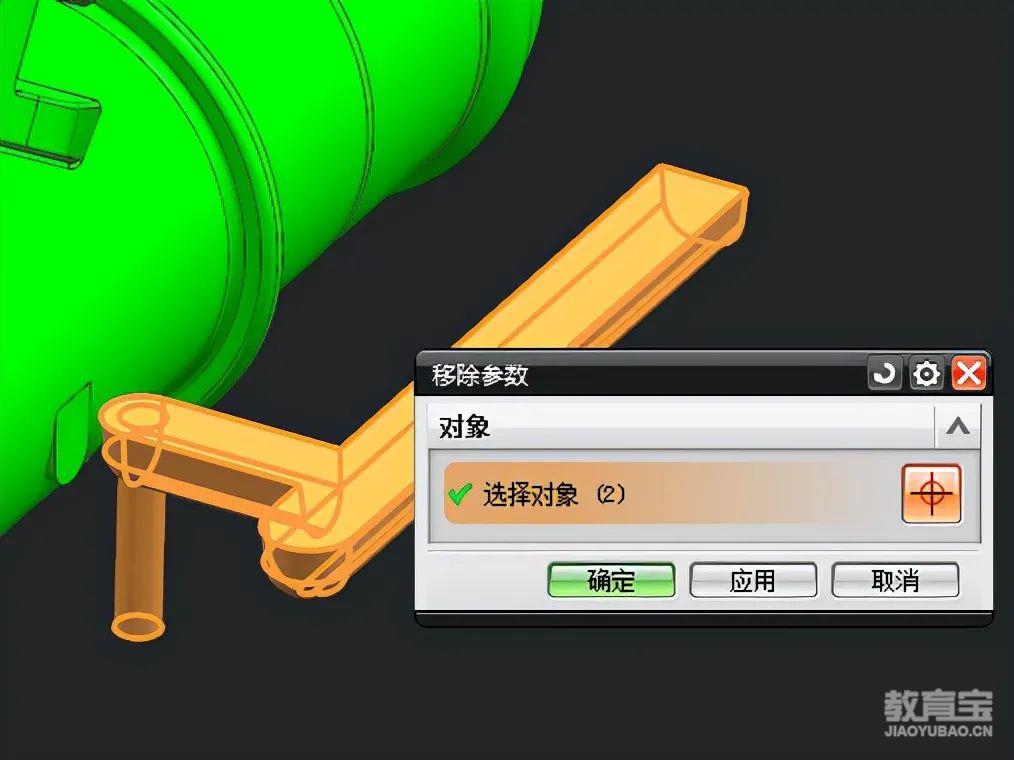

2、点击菜单【编辑】—【特征】—【移除参数】，框选圆柱体和流道，点击【确定】，如下图所示：

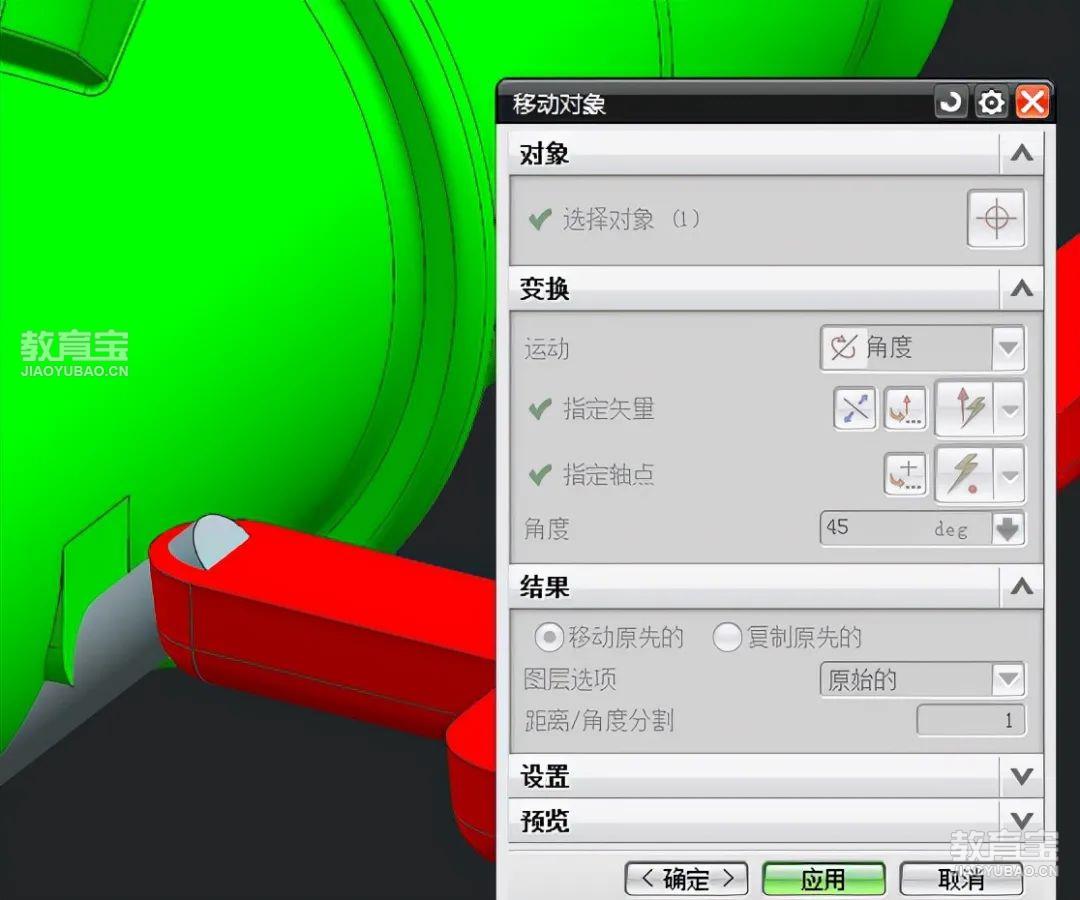

3、点击菜单【编辑】—【移动对象】，选择移除参数后的圆柱体，设置旋转角度45°，如下图所示：

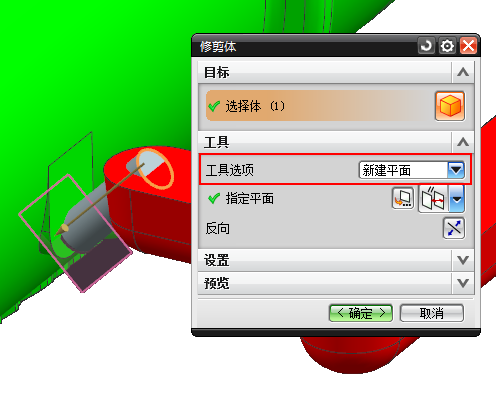

4、点击菜单【插入】—【修剪】—【修剪体】—【工具】—【工具选项】选择【新建平面】，圆柱体调整至圆心接近胶位面，将多余的部分修剪掉，如下图所示：

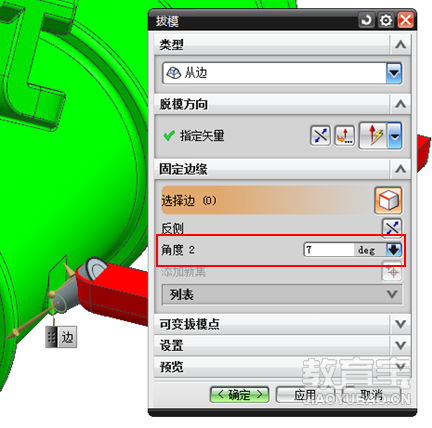

5、点击菜单【插入】—【细节特征】—【拔模】，圆柱体拔模角度设置为7，如下图所示：

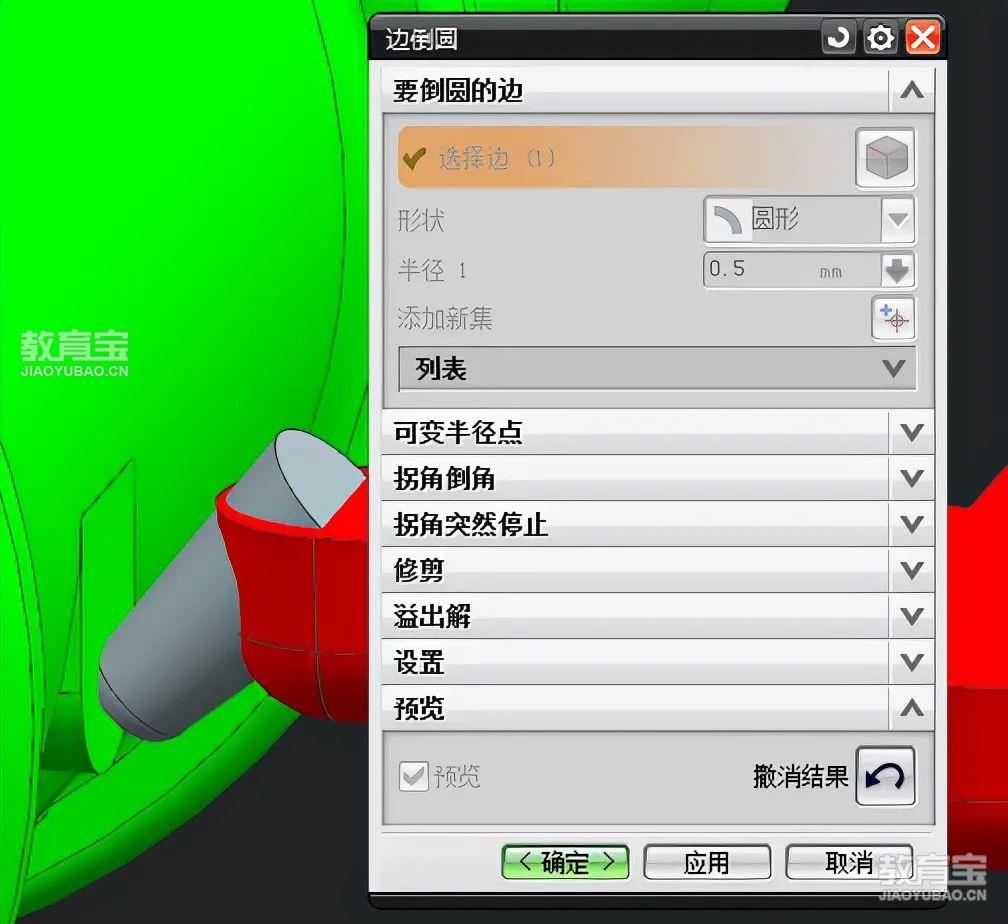

6、点击菜单【插入】—【细节特征】—【边倒圆】，圆柱体胶口部倒圆角R0.5mm，如下图所示：

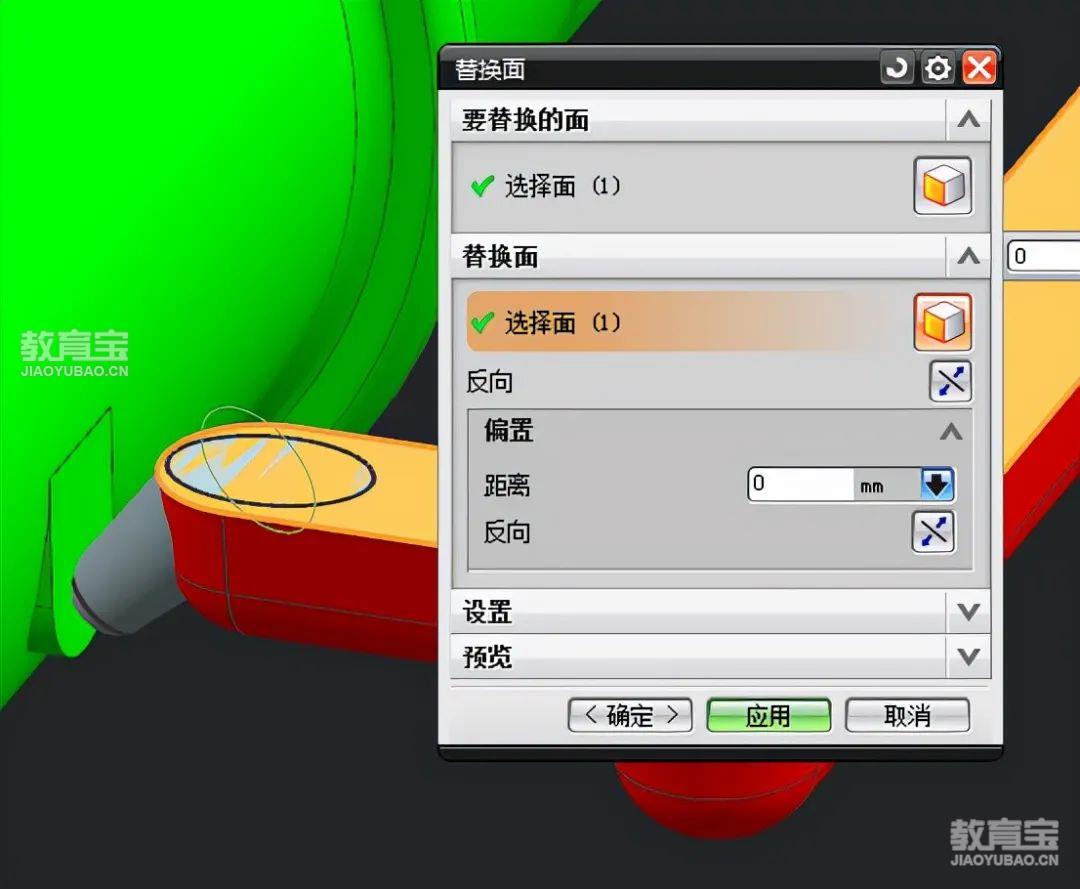

7、点击菜单【插入】—【同步建模】—【替换面】，胶口多出来的区域替平流道顶面，如下图所示：

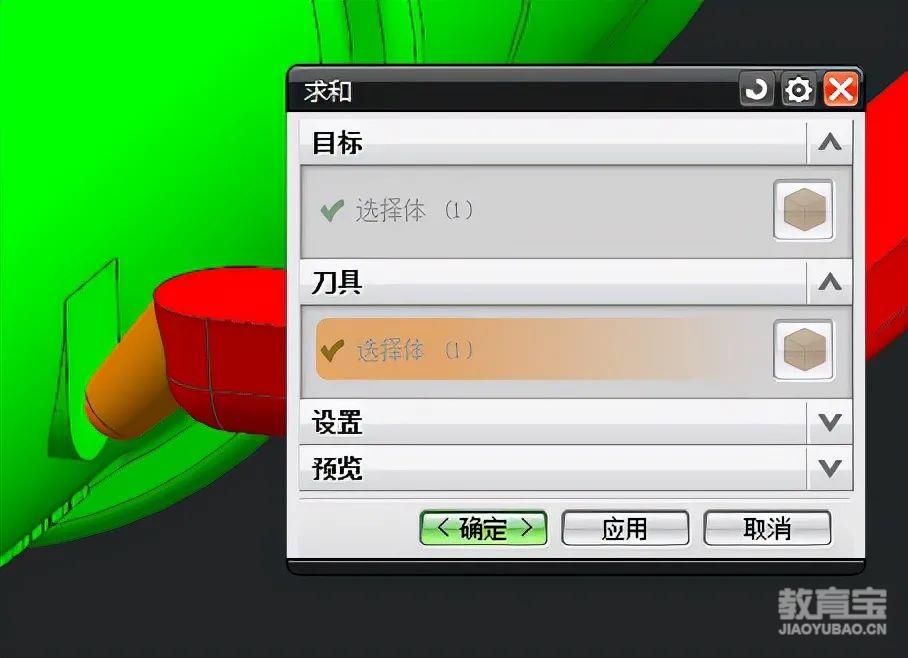

8、点击菜单【插入】—【组合】—【求和】，将流道与胶口求和，至此，大水口潜水进胶设计完成，如下图所示：
