超全螺纹加工底孔直径对照表

2025/2/27 0:02:26

螺纹加工底孔直径对照表目录公制粗螺纹2级牙底孔径对照表公制...

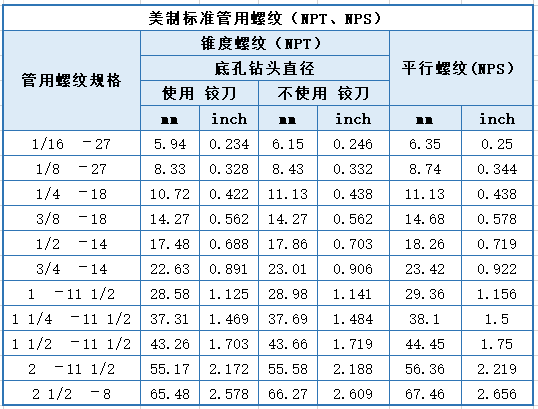

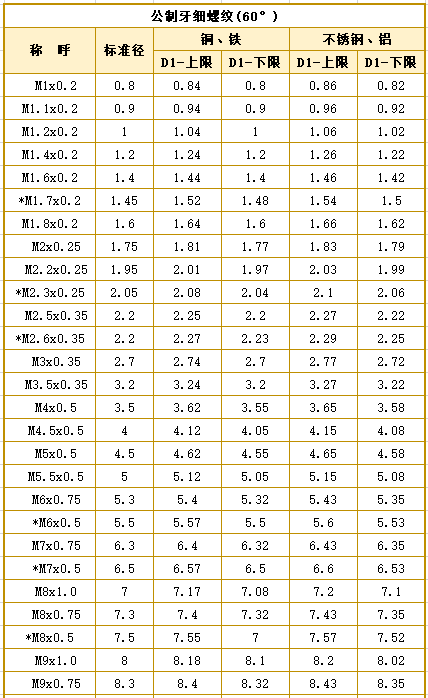

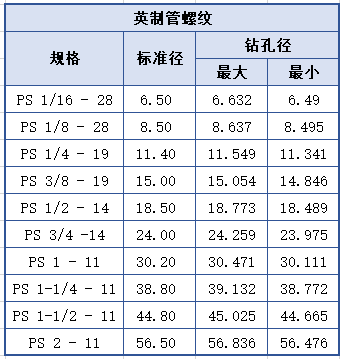

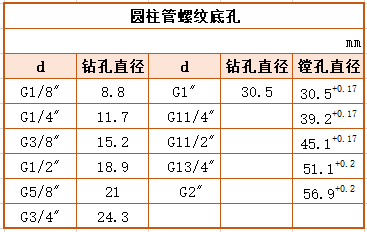

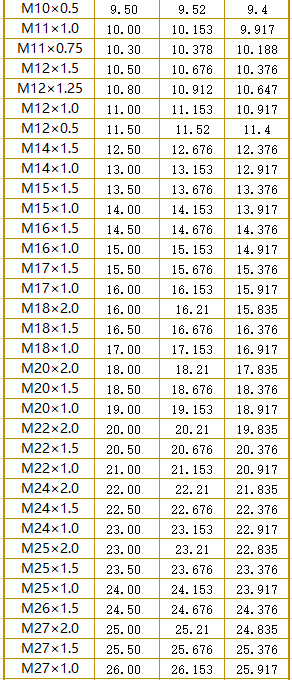

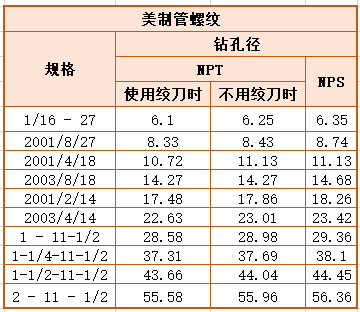

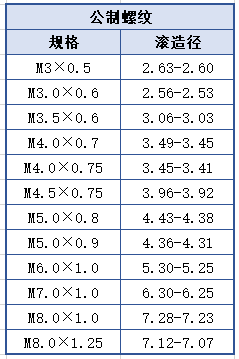

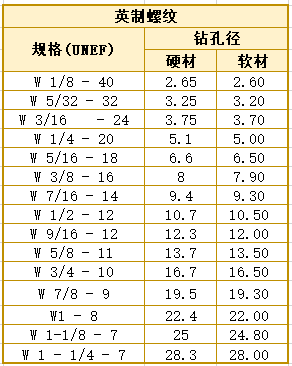

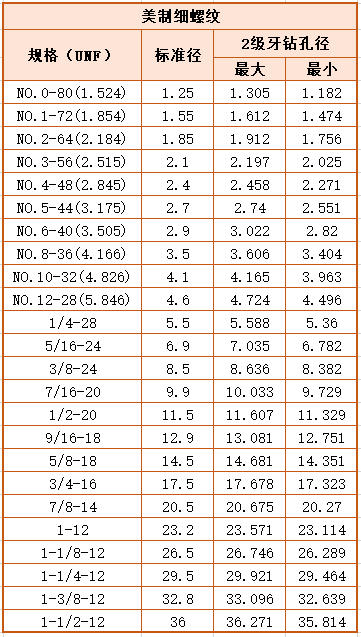

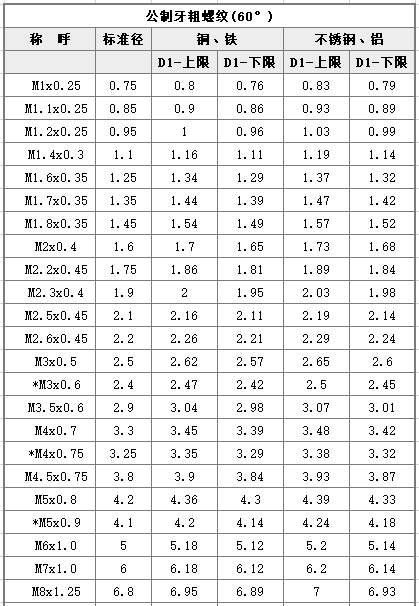

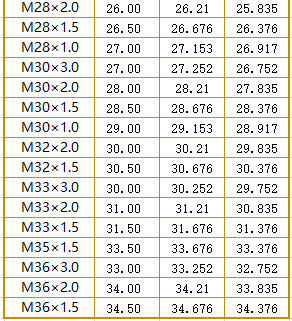

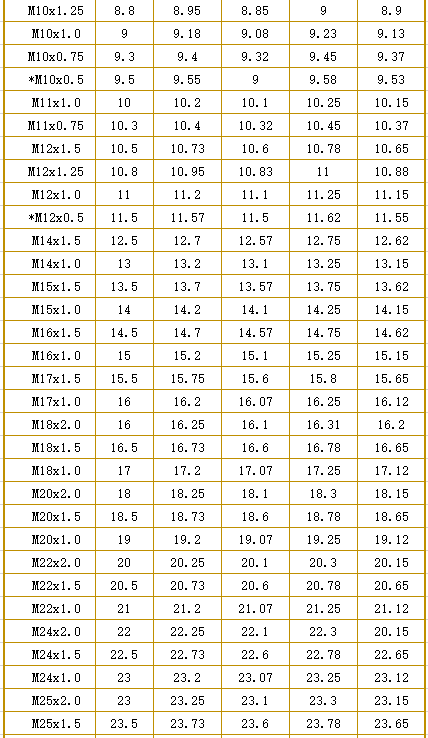

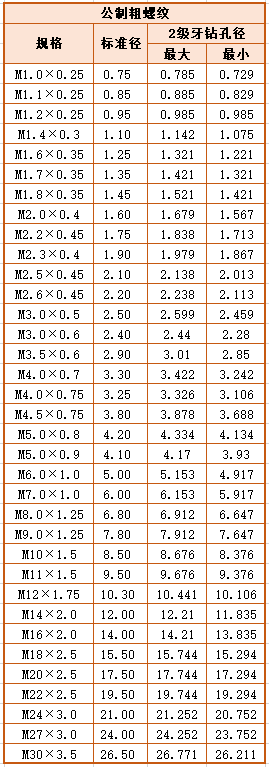

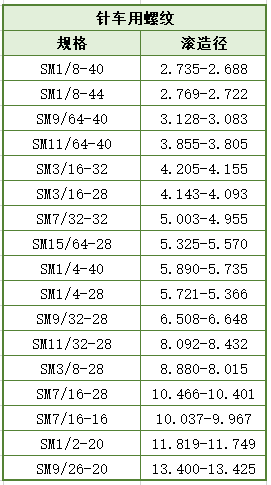

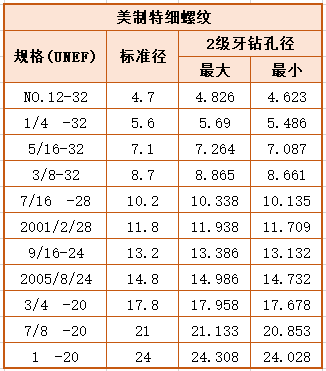

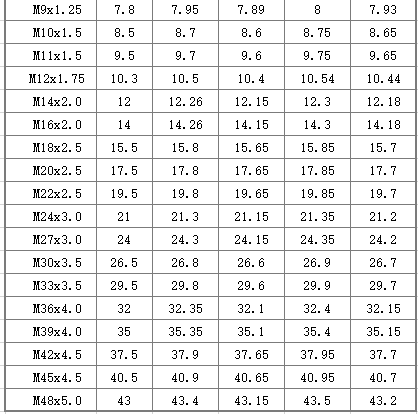

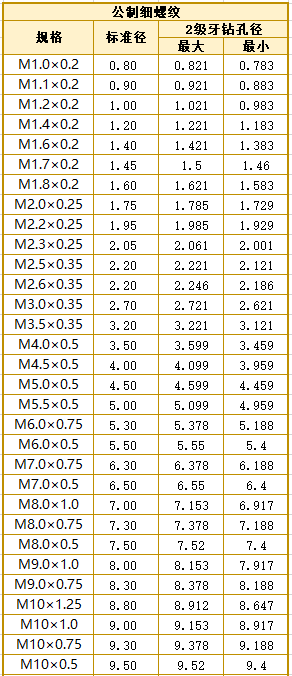

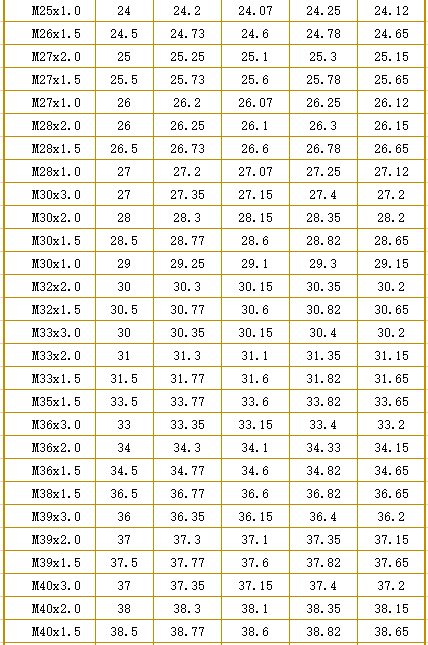

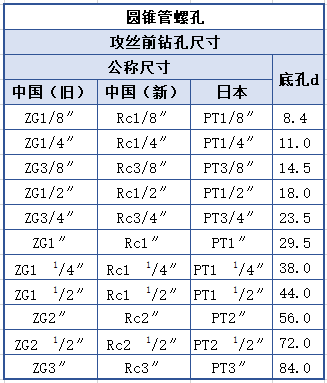

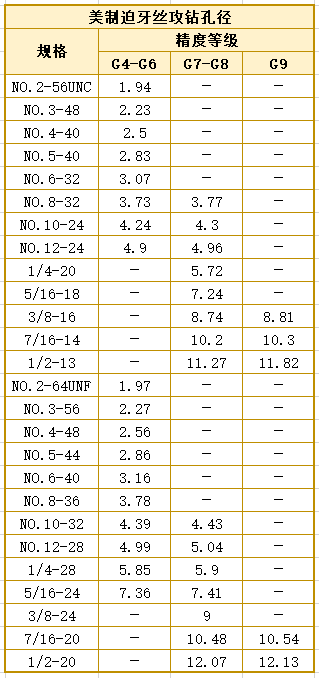

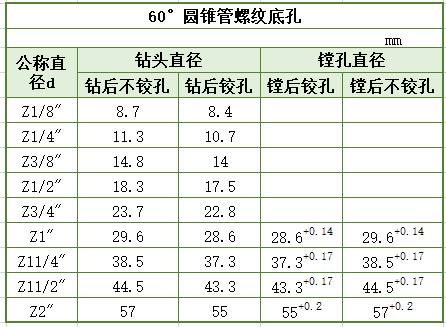

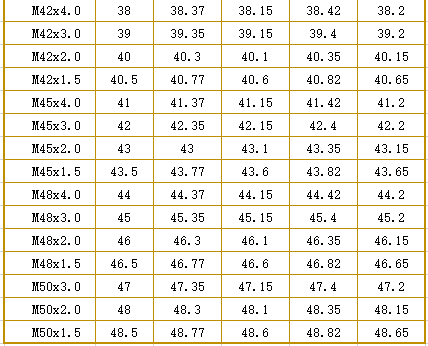

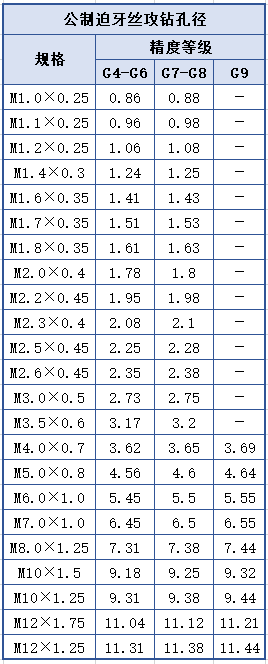

螺纹加工底孔直径对照表目录公制粗螺纹2级牙底孔径对照表公制细螺纹2级牙底孔径对照表美制粗螺纹2级牙底孔径对照表美制细螺纹2级牙底孔径对照表公制迫牙丝攻钻孔径对照表美制迫牙丝攻钻孔径对照表美制特细螺纹2级牙底孔径对照表英制电器螺纹底孔径对照表英制管螺纹(PS）底孔径对照表英制管螺纹(PT）底孔径对照表美制管螺纹(NPT、NPS）底孔径对照表英制螺纹(UNEF）底孔径对照表公制螺纹（滚造径）底孔径对照表针车用其所长螺纹（滚造径）底孔径对照表英制圆柱管螺纹(55度）加工一览表英制锥管螺纹(55度）加工一览表布锥管螺纹加工一览表美制UNC、UNF螺纹参数表惠氏BSW、BSF螺纹参数表公制螺纹特殊材质工件加工底孔径对照表非密封管螺纹底孔径对照表英制锥管螺纹和英制锥螺纹攻丝前钻底孔的钻头直径日标英制锥度管螺纹底孔径对照表英制平行管螺纹底孔径对照表美制管用螺纹（使用/不使用铰刀）底孔径对照表圆锥管螺纹（新旧国标、日标）底孔径对照表圆柱管螺纹（新旧国标、日标）底孔径对照表布锥管螺纹（新旧国标、日标）底孔径对照表公制粗牙（铜、铁、不锈钢、铝质工件）底孔径对照表公制细牙（铜、铁、不锈钢、铝质工件）底孔径对照表60度圆锥管螺纹（钻/镗孔）底孔径对照表60度圆柱管螺纹（钻/镗孔）底孔径对照表

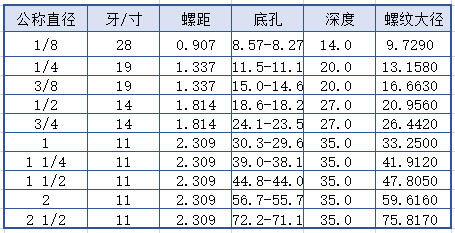

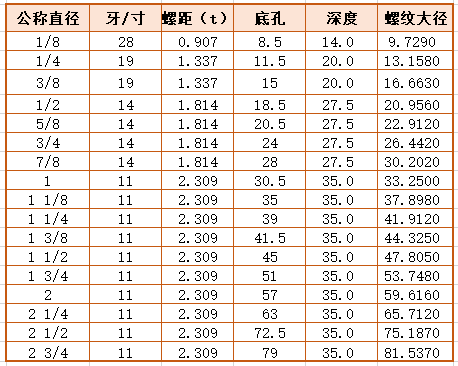

G 英制圆柱管螺纹（55°）加工一览表小径：d1=d-1.2807t

ZG 英制锥管螺纹（55°）加工一览表小径：d1=d-1.2807t

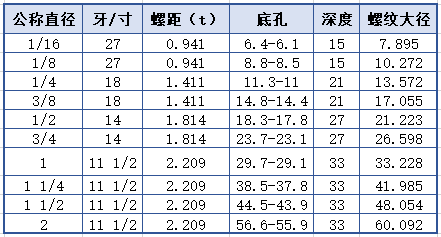

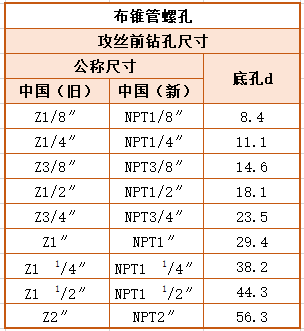

注意：底孔尺寸均为加工螺纹孔时专用尺寸。深度尺寸均为加工螺纹孔时孔深度尺寸。   （规定为15倍螺距）Z 圆锥管螺纹（布锥管螺纹） （60°）小径：d1=d-1.6t

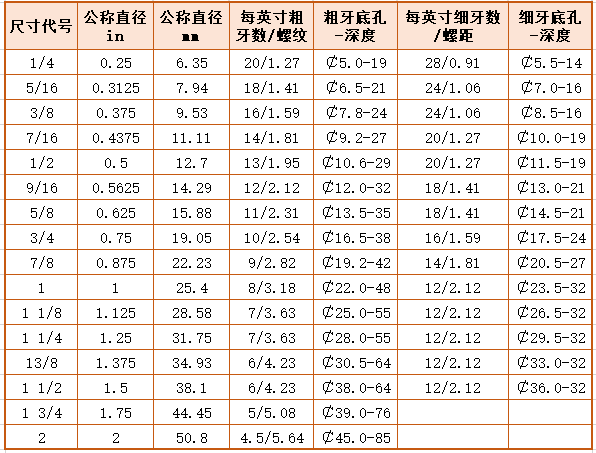

美制螺纹（UNC、UNF）参数表（60°）小径：d1=d-1.082532t

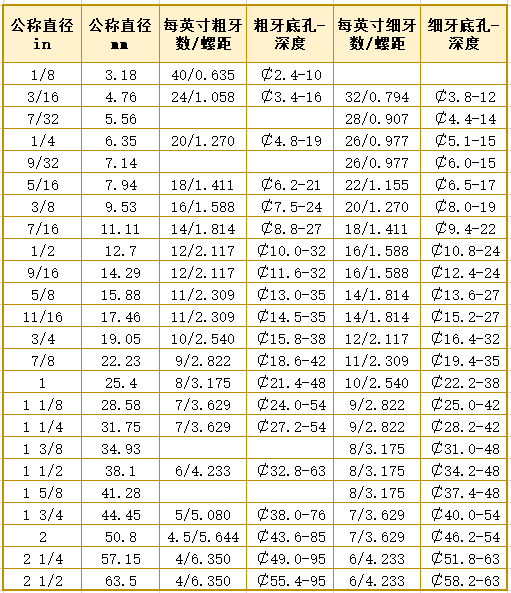

注意：in为英寸符号，一英寸等于25.4毫米。底孔尺寸均为加工螺纹孔时专用尺寸。深度尺寸均为加工螺纹孔时孔深度尺寸。   （规定为15倍螺距）惠氏螺纹（BSW、BSF）参数表（55°）小径：d1=d-1.280655t

注意：in为英寸符号，一英寸等于25.4毫米。底孔尺寸均为加工螺纹孔时专用尺寸。深度尺寸均为加工螺纹孔时光孔深度尺寸。  （规定为15倍螺距）惠氏螺纹为紧固件螺纹。公称直径为螺纹大径。普通螺纹攻螺纹前底孔的钻头直径非密封管螺纹攻螺纹前钻底孔的钻头直径

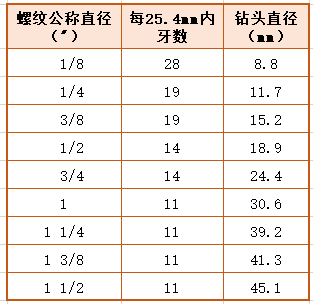

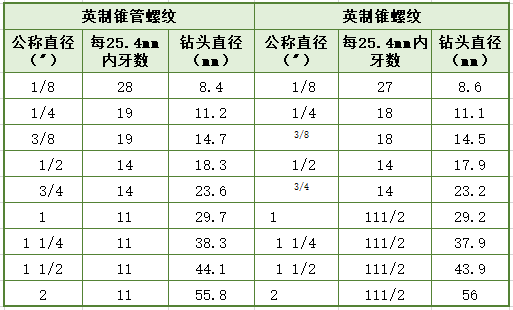

英制锥管螺纹和英制锥螺纹攻丝前钻底孔的钻头直径

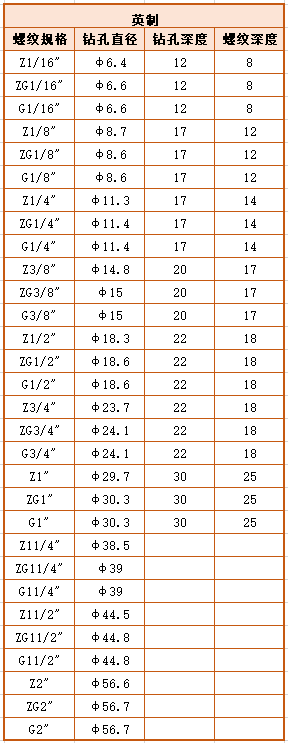

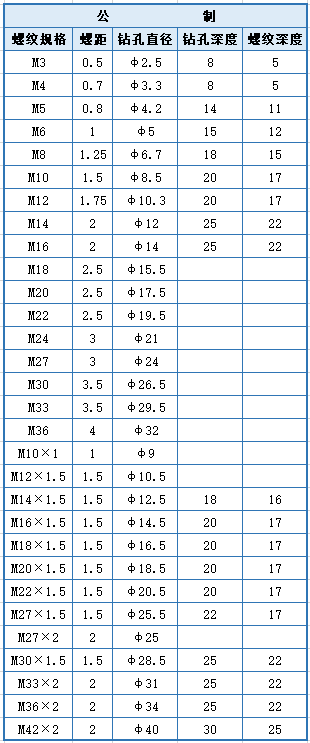

螺纹底孔明细

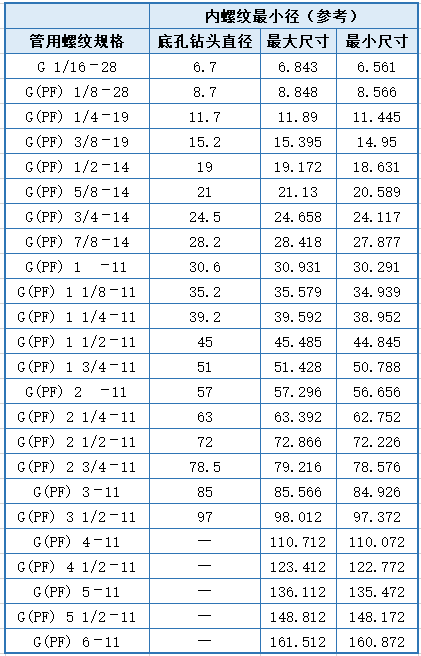

英制平行管用螺纹（G、PF）
