螺纹的配合长度多少合适呢

2025/3/10 0:01:18

螺丝的配合长度多少合适？看似一个简单的问题却有很多种情况。...

螺丝的配合长度多少合适？看似一个简单的问题却有很多种情况。

先来看看手册中标准的相关规定

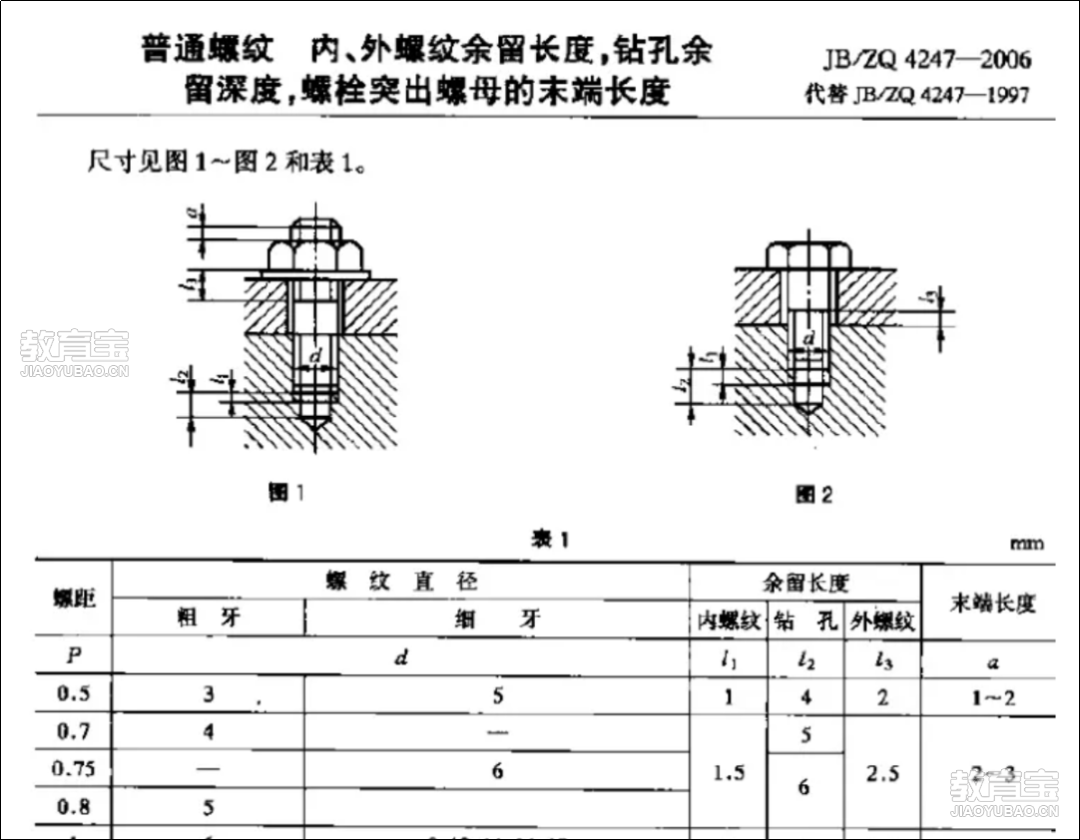

上表格中给出了普通螺纹内外螺纹余留长度、钻孔余留深度以及螺栓突出螺母的末端长度。如果设计螺纹孔的深度（指螺纹部分的深度），我们螺孔深度一般按螺纹直径的1.5-2倍。例如，M10的螺丝孔设计多深呢？可以按15—20mm深度设计，当然还是看你的空间够不够用。如果厚度比较厚的零件，可以深度按20mm，如果不是很厚，也可以适当减少一些深度。深度深一些有一点好处，就是螺丝的适应范围广一些。例如，如果螺纹只是深10mm，这样螺丝可能只能选择一种长度规格。如果深20mm，那么可能有两三种长度的螺丝都可以用。这仅仅是实际装配中总结的一种技巧，不一定严谨。

如果是螺丝和螺母的配合，建议螺丝至少应该突出螺母2~3颗牙，也就是一般突出3~4mm的样子。注意这里说的是至少，也就是尽量螺丝装配好要凸出螺母一些距离，这样才比较合适！

材质对螺纹的深度要求有影响吗？答案是肯定的，试着想一想，如果比较软的材料，只配合了3颗牙，会不会出现容易滑牙的情况呢？事实上，越是软的材料螺纹深度应该考虑设计越深一些。材质不同，螺栓拧入的长度也不同。例如钢材，M3螺栓的螺纹部分长度设计4mm；如果是灰铸铁，M3螺栓的螺纹部分长度设计6mm；如果是铝材料，M3螺栓的螺纹部分长度设计8mm。当然，我个人认为，如果空间足够，M3螺栓的螺纹部分长度我们都可以按8mm设计就可以了，这样就很容易记住了。
