机械设计中电机负载的计算方法汇总

2025/3/16 0:01:42

计算折合到电机上的负载转矩的方法如下1、水平直线运动轴：2...

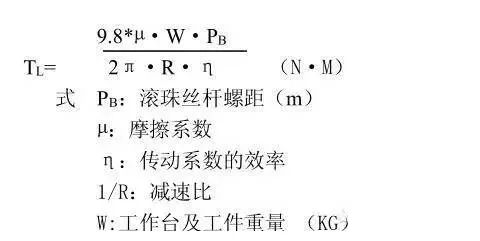

计算折合到电机上的负载转矩的方法如下1、水平直线运动轴：

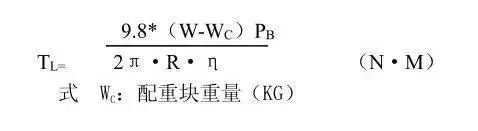

2、垂直直线运动轴：

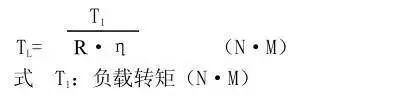

3、旋转轴运动：

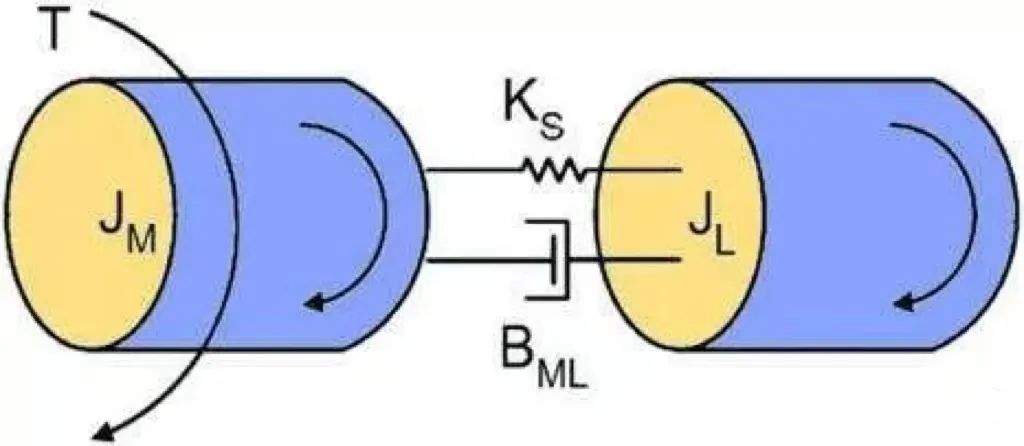

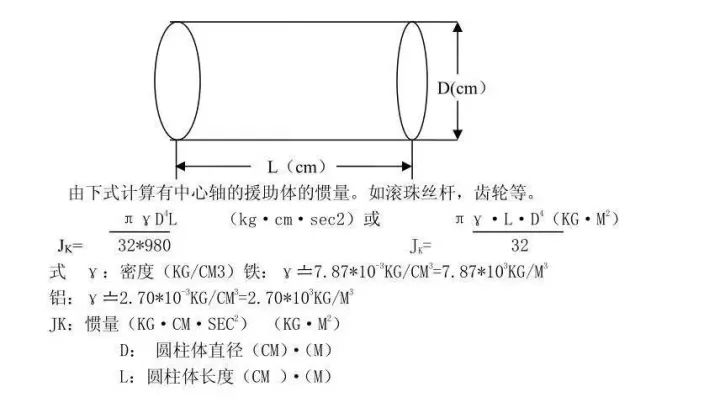

2负载惯量计算与负载转矩不同的是，只通过计算即可得到负载惯量的准确数值。不管是直线运动还是旋转运动，对所有由电机驱动的运动部件的惯量分别计算，并按照规则相加即可得到负载惯量。由以下基本公式就能得到几乎所有情况下的负载惯量：1、柱体的惯量

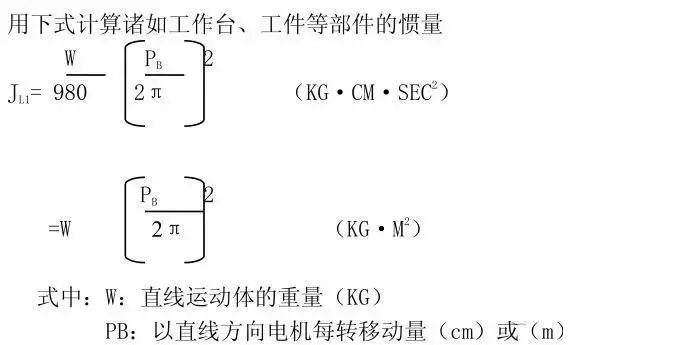

2、运动体的惯量

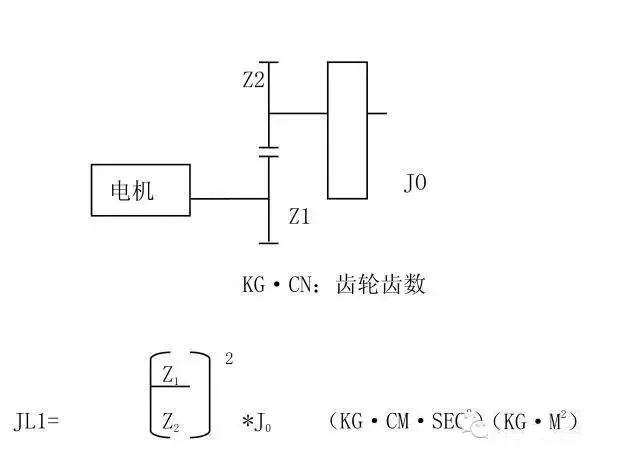

3、  有变速机构时折算到电机轴上的惯量

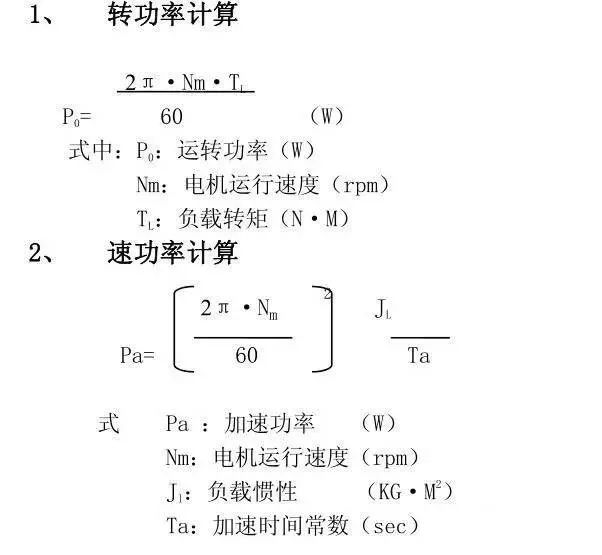

3运转功率及加速功率计算在电机选用中，除惯量、转矩之外，另一个注意事项即是电机功率计算。一般可按下式求得：
